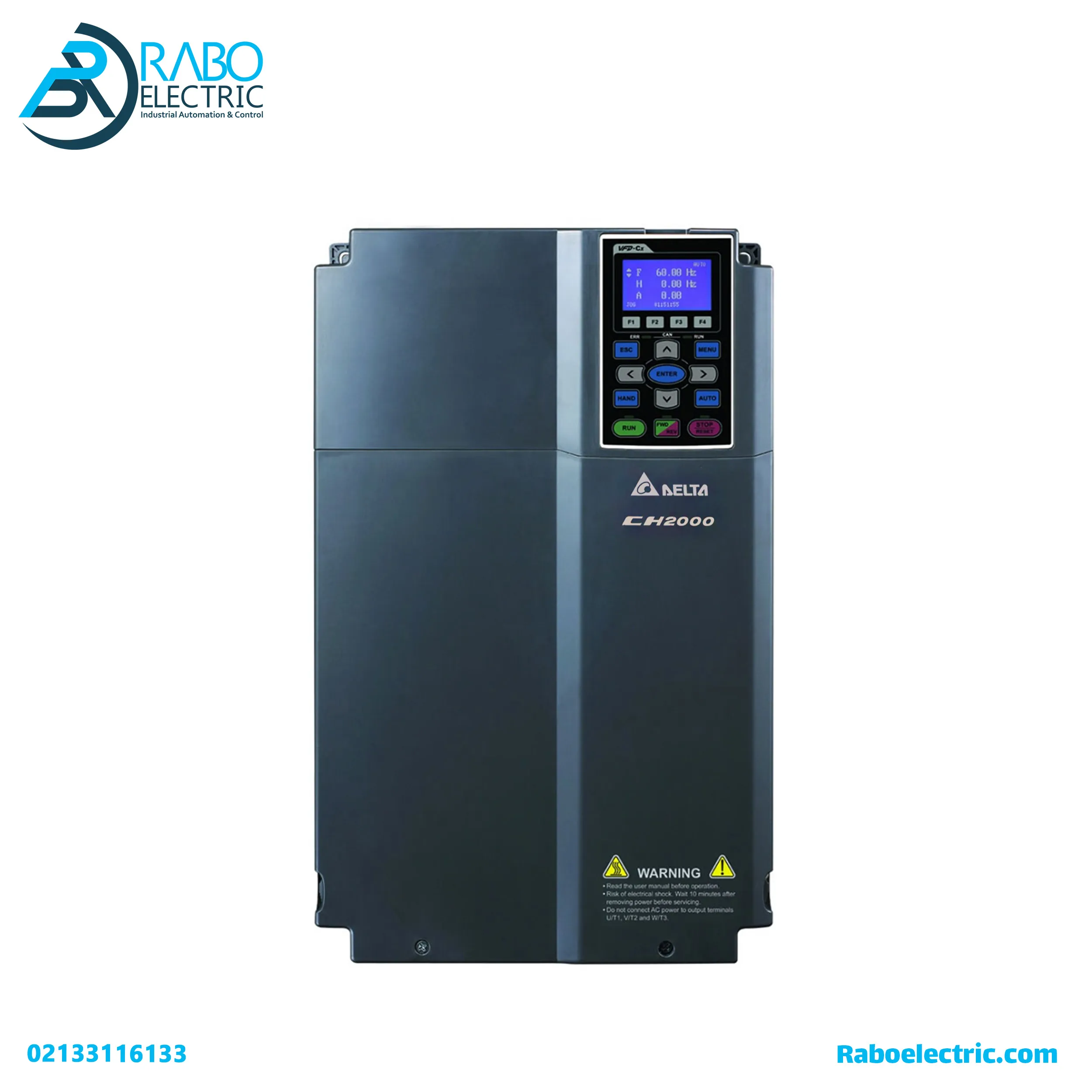

اینورتر 22KW سه فاز 30HP از سری CH2000 دلتا یه درایو صنعتی پیشرفته تر از سری C200 هست که برای کاربرد های سنگین‌تر و دقیق‌تر طراحی شده. کنترل برداری واقعی، تحمل اضافه‌بار بالاتر و پایداری حرارتی بهتر، این سری رو برای خطوط تولید، اکسترودر، نوار نقاله‌های سنگین، بالابر و ماشین‌آلات فرآیندی گزینه امن‌تری می‌کنه.

این سری از مودهای کنترلی V/F، SVC، TQC و FOC با انکودر (PG) پشتیبانی می‌کنه و حتی موتورهای القایی و PM هم راه اندازی میکنه. ورودی انکودر و خروجی فرکانس پرسرعت (بسته به فریم و کارت آپشن) در دسترسه و برای کاربردهای دقیقِ موقعیت و سرعت می‌شه روش حساب کرد.

شبکه RS-485 تحت Modbus به‌صورت داخلی روی دستگاه هست و همچنین کارت CANOpen هم با کد (DS402) به صورت آپشنال پشتیبانی می‌شه. امکان برنامه نویسی در PLC داخلی دستت رو برای پیاده‌سازی لاجیک‌های کنترلی ساده تا نیمه‌صنعتی باز می‌ذاره. CH2000 یونیت ترمز داخلی (Brake Chopper) تا 30 کیلو وات رو داره. از دیگر امکانات این سری میتوان به Auto-Tuning، کنترل PID، حالت Sleep/Wake و مجموعه کامل حفاظت‌های ولتاژ، جریان و دما اشاره کرد. همچنین این درایو تحمل اضافه بار تا 150% برای 1 دقیقه و 200% را برای 3 ثانیه را دارد. این سری یکی از بهترین انتخاب ها برای کاربردهای صنعتی سنگین مثل اکسترودر, جرثقیل, دستگاه های تزریق و … است.

سری CH2000 به صورت شکل زیر کد گذاری میگردد:

مشخصاتی که سازنده برای این سری از محصولات خود ارائه کرده به شرح زیر است:

• حداکثرفرکانس خروجی ماکزیمم  599Hz
• دارای PID داخلی
• دارای پورت ارتباطی RS485 تحت پروتکل Modbus و CANopen
• پشتیبانی از مدهای کنترلی 1: V/F, 2: SVC, 3: VF + PG, 4: FOC + PG, 5: TQC + PG
• دارای صفحه نمایش LCD
• دارای PLC داخلی با ظرفیت 10K Step
• دارای استانداردهای ایمنی جهانی CE , UL , cUL

ابعاد اینورتر 22KW سه فاز 30HP دلتا سری CH2000 با کد فنی VFD220CH43A-21 مربوط به فریم C را در شکل زیر مشاهده میکنید:

درایو C200 دلتا را میتوانید در کاربردهای زیر استفاده کنید.

• اکسترودر
• جرثقیل
• دستگاه های تزریق
• ماشین آلات نساجی
• فن و پمپ ها
• رول جمع کن ها
• ماشین آلات بسته بندی

برای دانلود کاتالوگ درایو دلتا سری CH2000 کلیک کنید.
