معرفی درایو کنترل برداری دلتا سری CP2000

اینورتر دلتا 7.5KW سه فاز 10HP سری CP2000 یک درایو موتور AC پیشرفته است که با هدف صرفه‌جویی در انرژی در سیستم‌های تهویه مطبوع (HVAC)، فن و پمپ ها طراحی شده است. این درایو با بهره‌گیری از تکنولوژی‌های روز اتوماسیون، راهکاری هوشمند برای مدیریت بارهای با گشتاور متغیر در صنایع مدرن ارائه می‌دهد. این درایو میتواند با ورودی های آنالوگ جریانی 20-4 میلی آمپر و ولتاژی 10-0 ولت هم به وسیله پتانسیومتر خارجی و هم توسط خروجی های آنالوگ PLC کنترل شود پورت شبکه RS-485 به صورت یک سوکت شبکه RJ-45 موجود است.این سری دارای دو کانال خروجی آنالوگ است که می‌توانند به صورت ولتاژی 10-0 ولت و جریانی 20-4 میلی آمپر برای مانیتورینگ پارامترهایی مثل فرکانس یا جریان استفاده شود. همچنین ورودی های دیجیتال این درایو, با دارا بودن یک سوئیچ امکان کار هم به صورت PNP و هم به صورت NPN را دارند.

سری CP2000 توانایی کنترل همزمان حداکثر 8 موتور (پمپ) را دارد و از عملکردهایی نظیر کنترل گردش ثابت و زمان‌بندی ثابت پشتیبانی می‌کند. همچنین مجهز به PLC داخلی با ظرفیت  10K Step و ساعت داخلی (RTC) است که امکان برنامه‌نویسی مستقل و منعطف را برای پروژه‌ها فراهم می‌کند. این سری دارای قابلیت Auto-tuning برای بهینه‌سازی عملکرد موتور است. توابع اختصاصی نظیر کنترل PID، حالت خواب و بیدار (Sleep/Wake up) و حالت صرفه‌جویی انرژی خودکار، بیشترین بازدهی را با کمترین مصرف برق تضمین می‌کنند.از نظر ارتباطی  این درایو به صورت پیش‌فرض دارای پروتکل‌های Modbus و BACnet MS/TP است. همچنین امکان نصب کارت‌های اختیاری برای شبکه‌های PROFIBUS DP، PROFINET، EtherNet/IP و CANopen وجود دارد. اینورتر های سری CP2000 توانایی تحمل اضافه بار 120% به مدت 1 دقیقه و 160% به مدت 3 ثانیه را دارند.

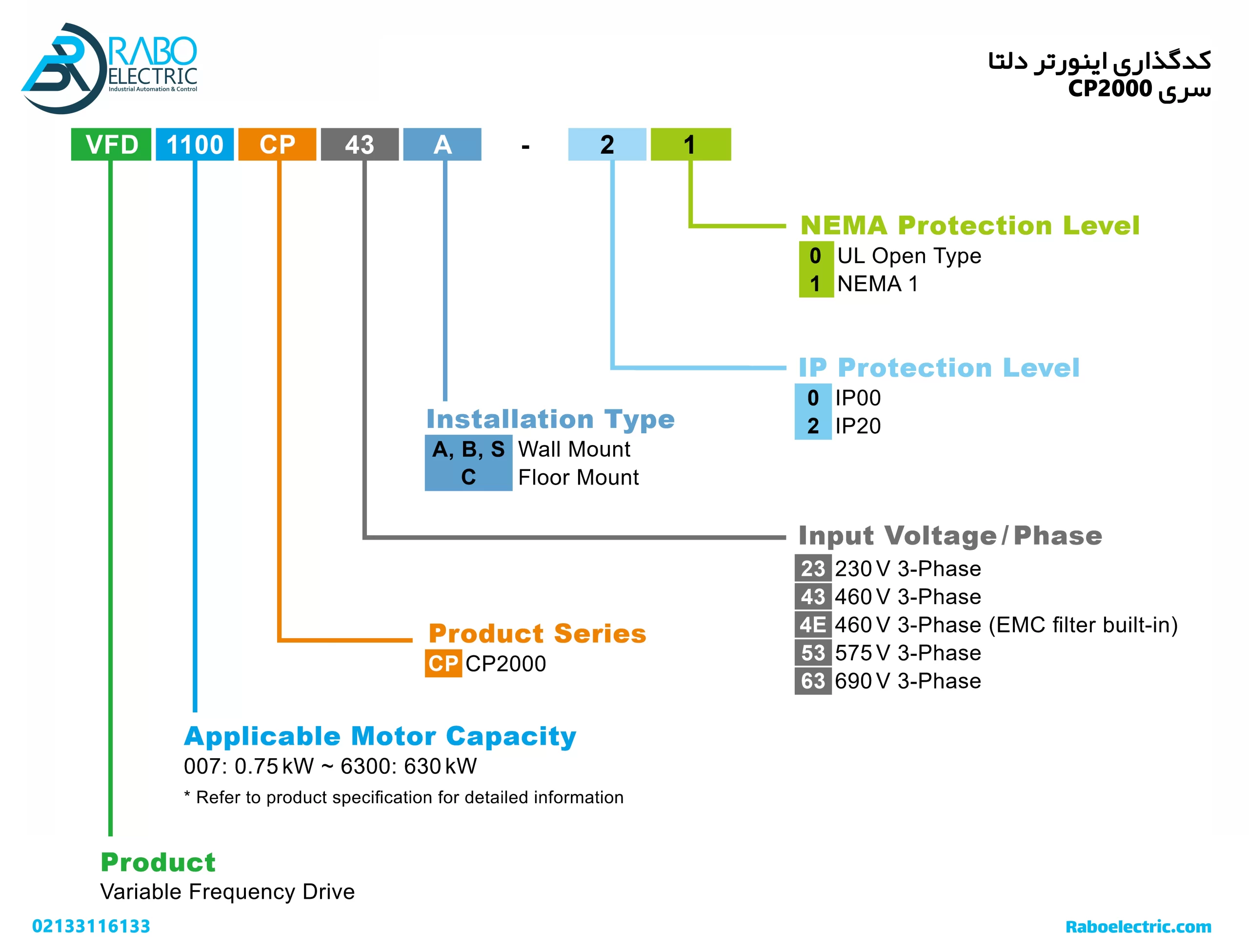

این سری به صورت شکل زیر کد گذاری میگردد:

مشخصاتی که سازنده برای این سری از محصولات خود ارائه کرده به شرح زیر است:

• حداکثرفرکانس خروجی ماکزیمم 599Hz
• دارای PID داخلی
• دارای پورت ارتباطی RS485 تحت پروتکل Modbus
• پشتیبانی از شبکه Modbus/BACNET و کارت های CANOpen , MODBUS TCP , Ethernet IP , Device Net , ProfiBUS-DP
• قابلیت کنترل 8 پمپ توسط کارت های رله خروجی با روش های پیشرفته
• دارای صفحه نمایش گرافیکی چند خطی با قابلیت نمایش 15 پارامتر مهم
• قابلیت جدا شدن کی پد و اتصال آن توسط کابل LAN
• قابلیت کپی کردن پارامترها روی کی پد
• دارای PLC داخلی با ظرفیت 10KStep
• دارای استانداردهای ایمنی جهانی CE , UL , cUL

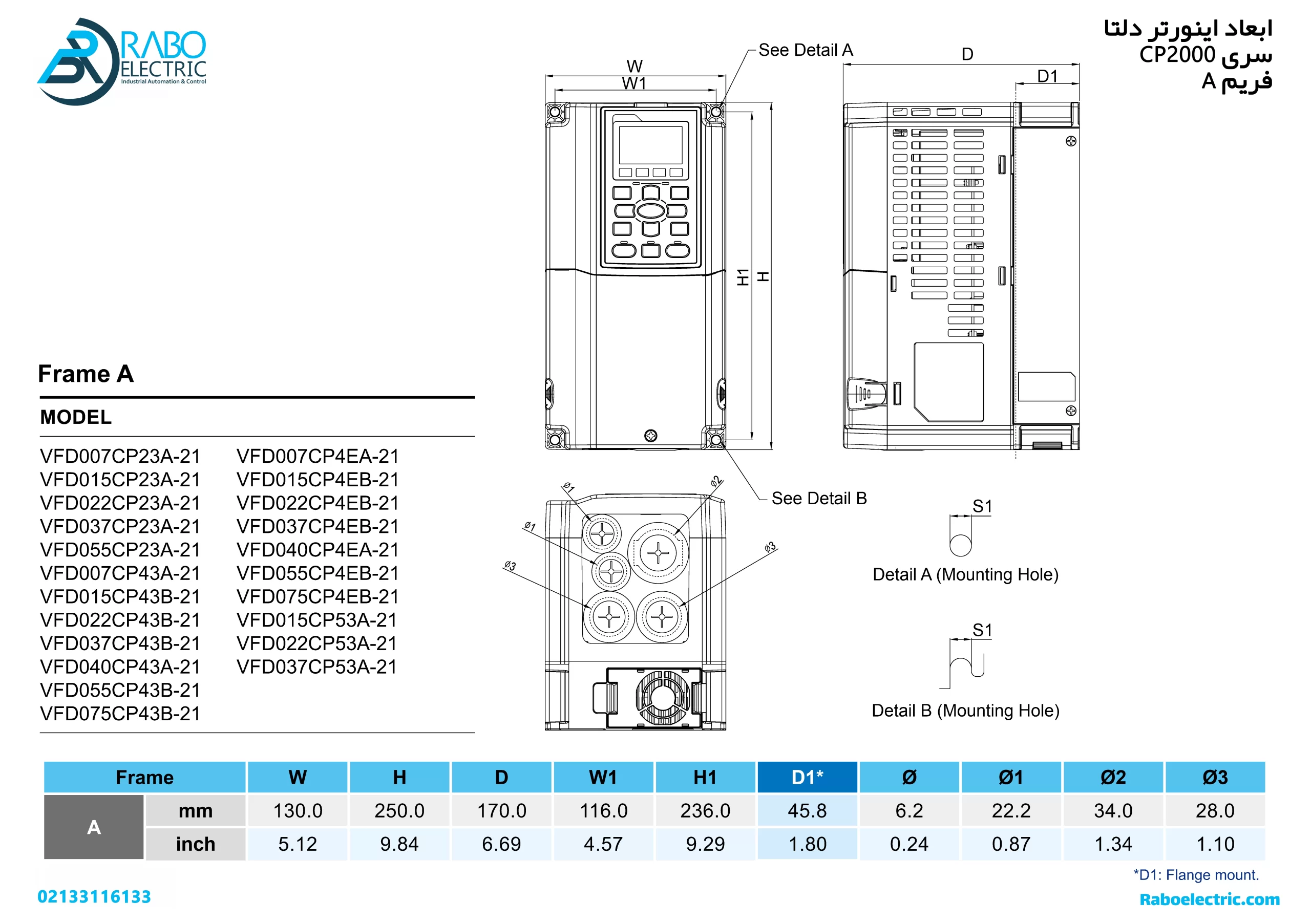

ابعاد اینورتر دلتا 7.5KW سه فاز 10HP سری CP2000 مربوط به فریم A را در شکل زیر مشاهده میکنید:

درایو CP2000 دلتا را میتوانید در کاربردهای زیر استفاده کنید.

• کمپرسور هوا
• اتوماسیون کارخانجات واتوماسیون آبرسانی منازل مسکونی و ساختمان های مرتفع
• بوستر پمپ
• سیستم های HVAC
