قطعه غیر قابل حذف از یک تابلوی اتوماسیون صنعتی, منبع تغذیه است. منبع تغذیه ولتاژ DC سیستم کنترل را تامین میکند. بهترین تکنولوژی برای تولید جریان DC از جریان AC تکنولوژی سوئیچینگ است. امروزه همه منابع تغذیه با تکنولوژی سوئیچینگ ساخته میشوند. حال ولتاژ و جریان خروجی این منابع میتواند مختلف باشد. ولتاژ های پرکاربرد در اتوماسیون صنعتی 5, 12, 24 و 48 ولت است. و جریان خروجی نیز میتواند متنوع باشد.

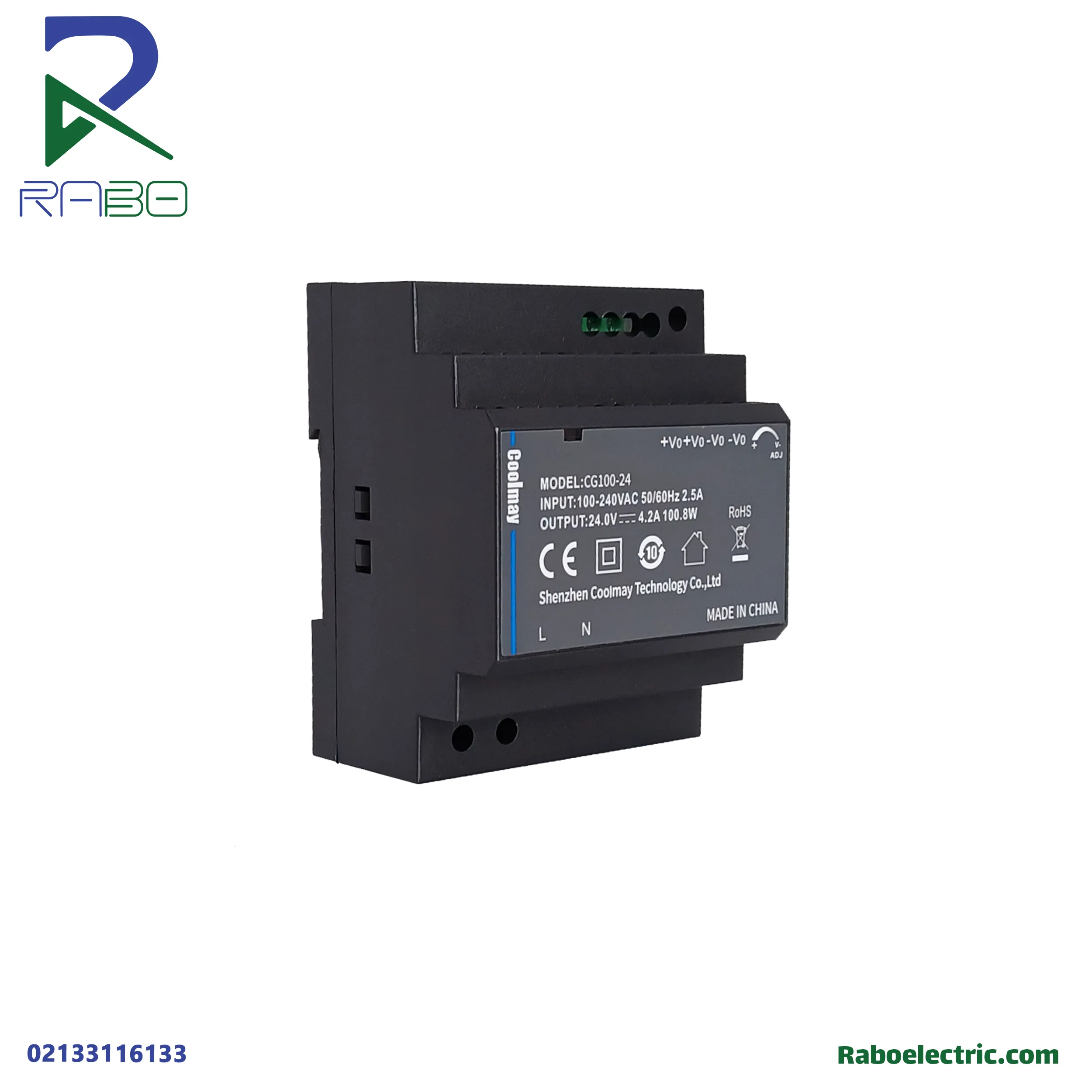

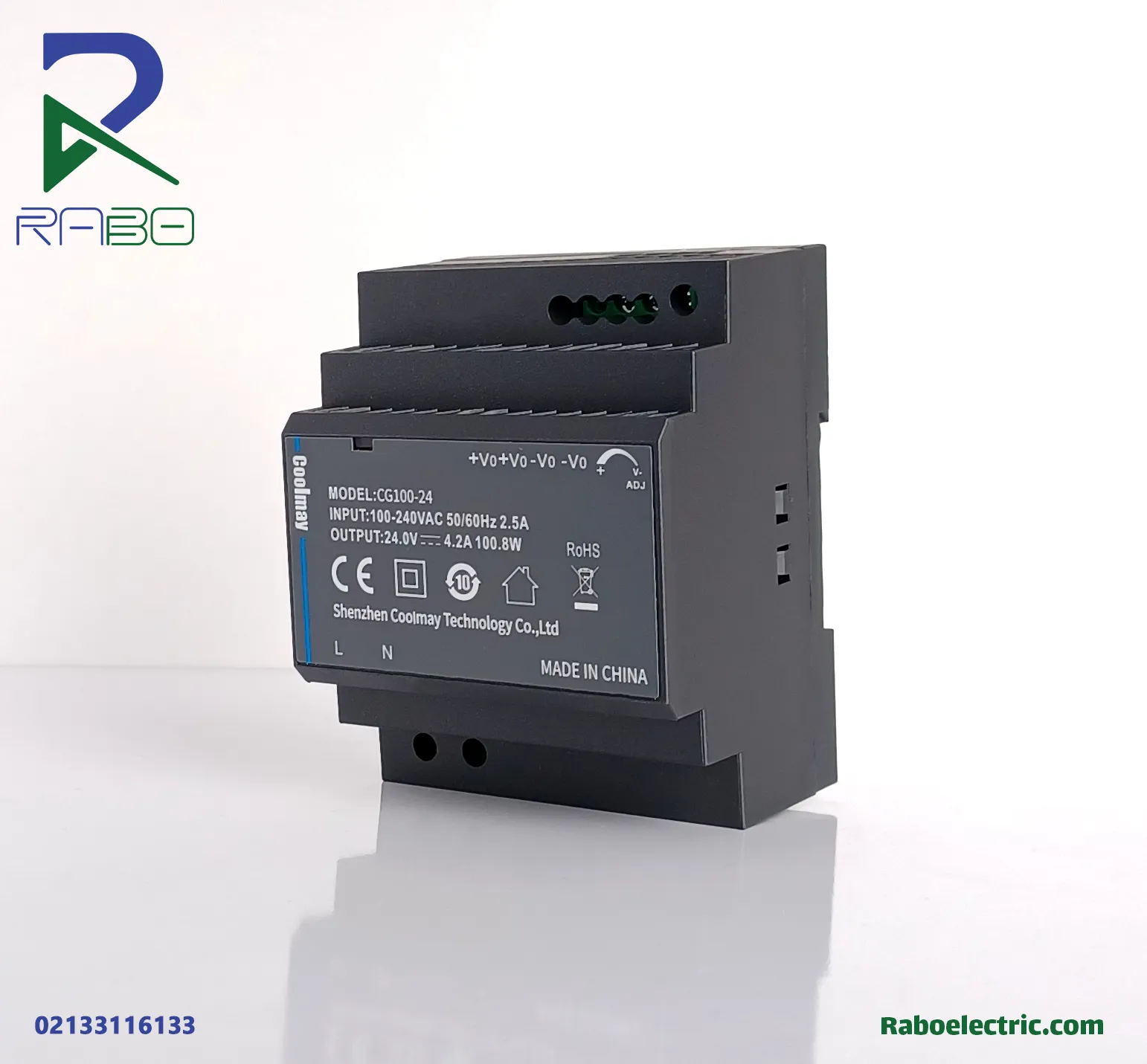

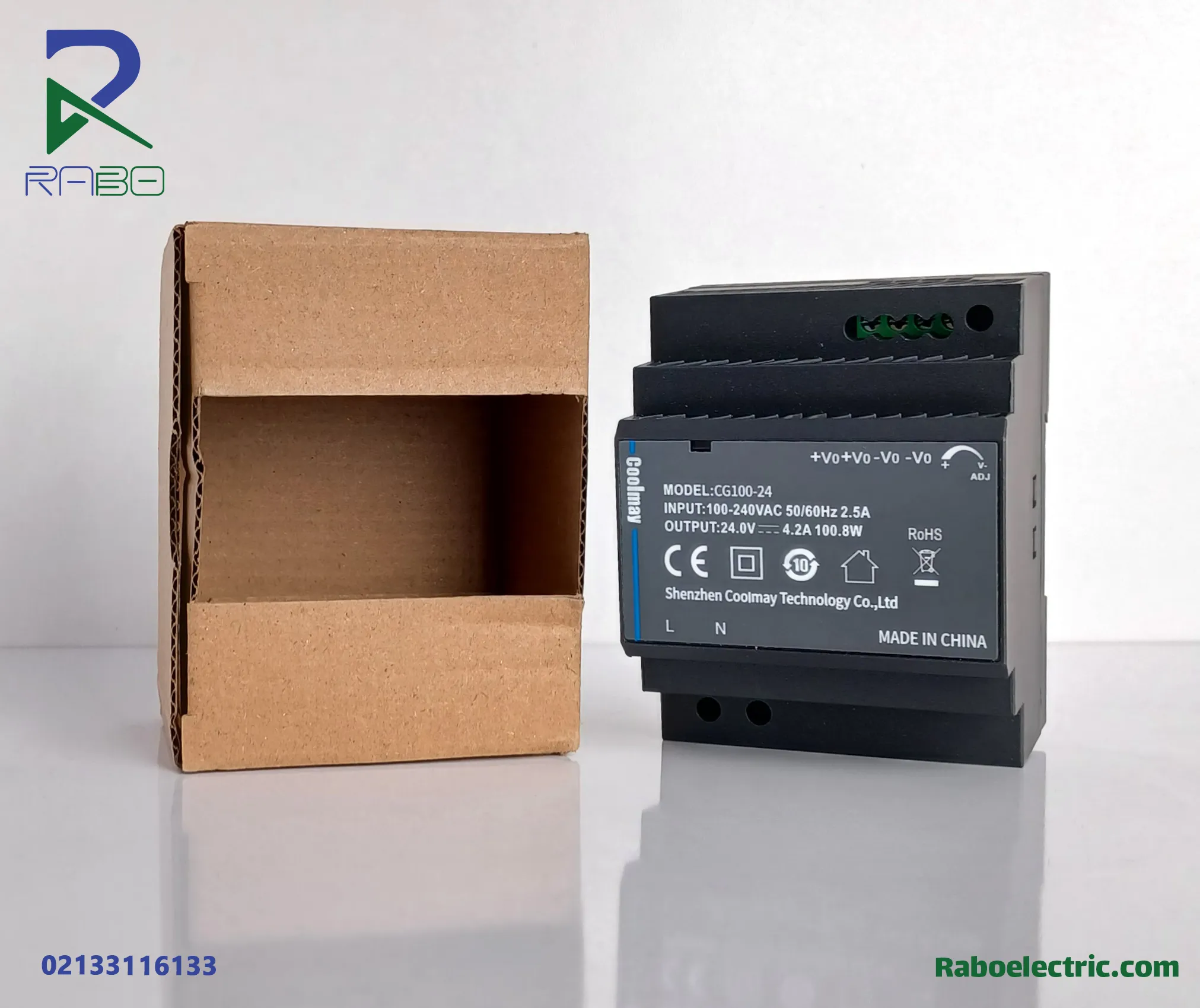

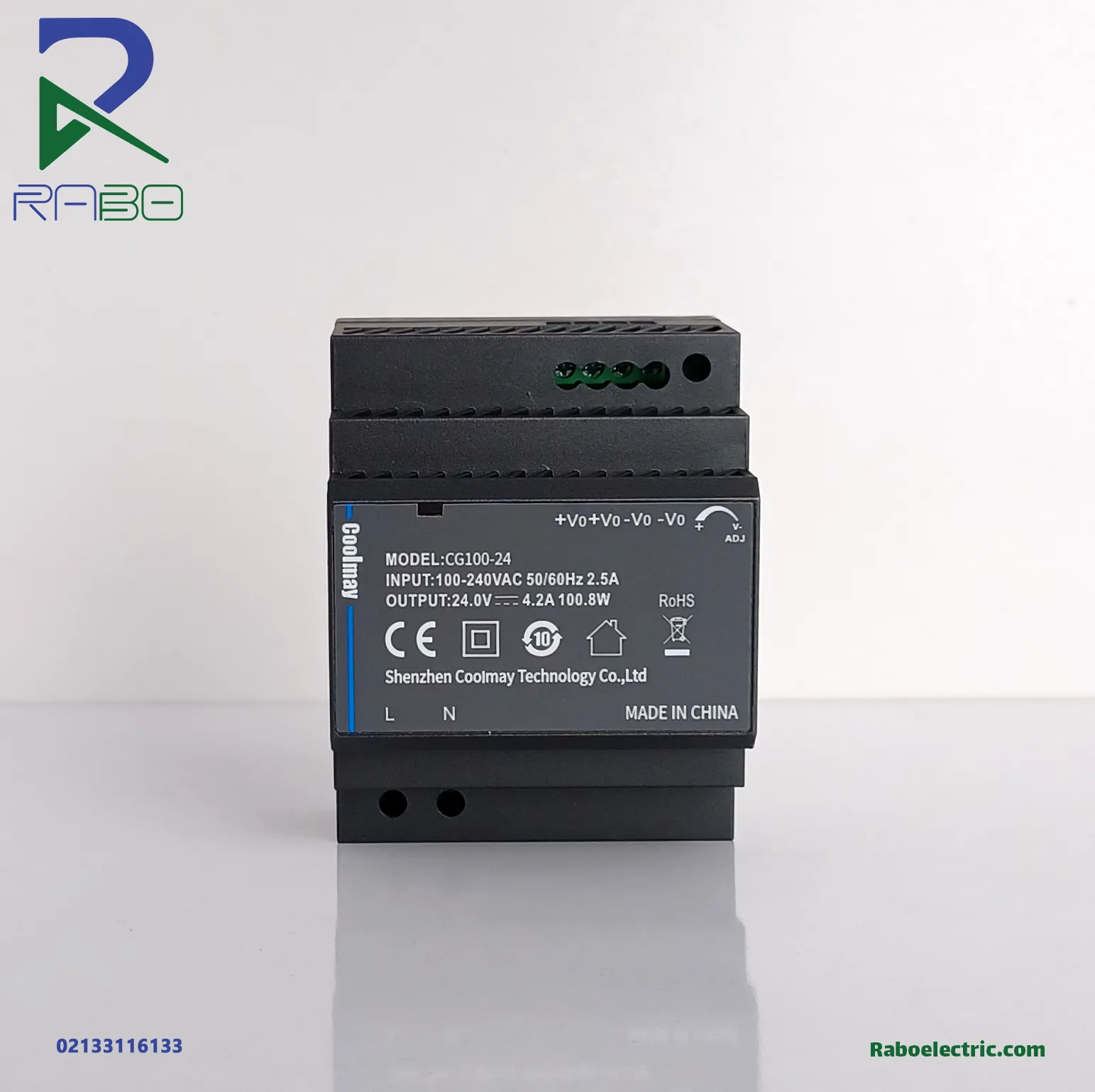

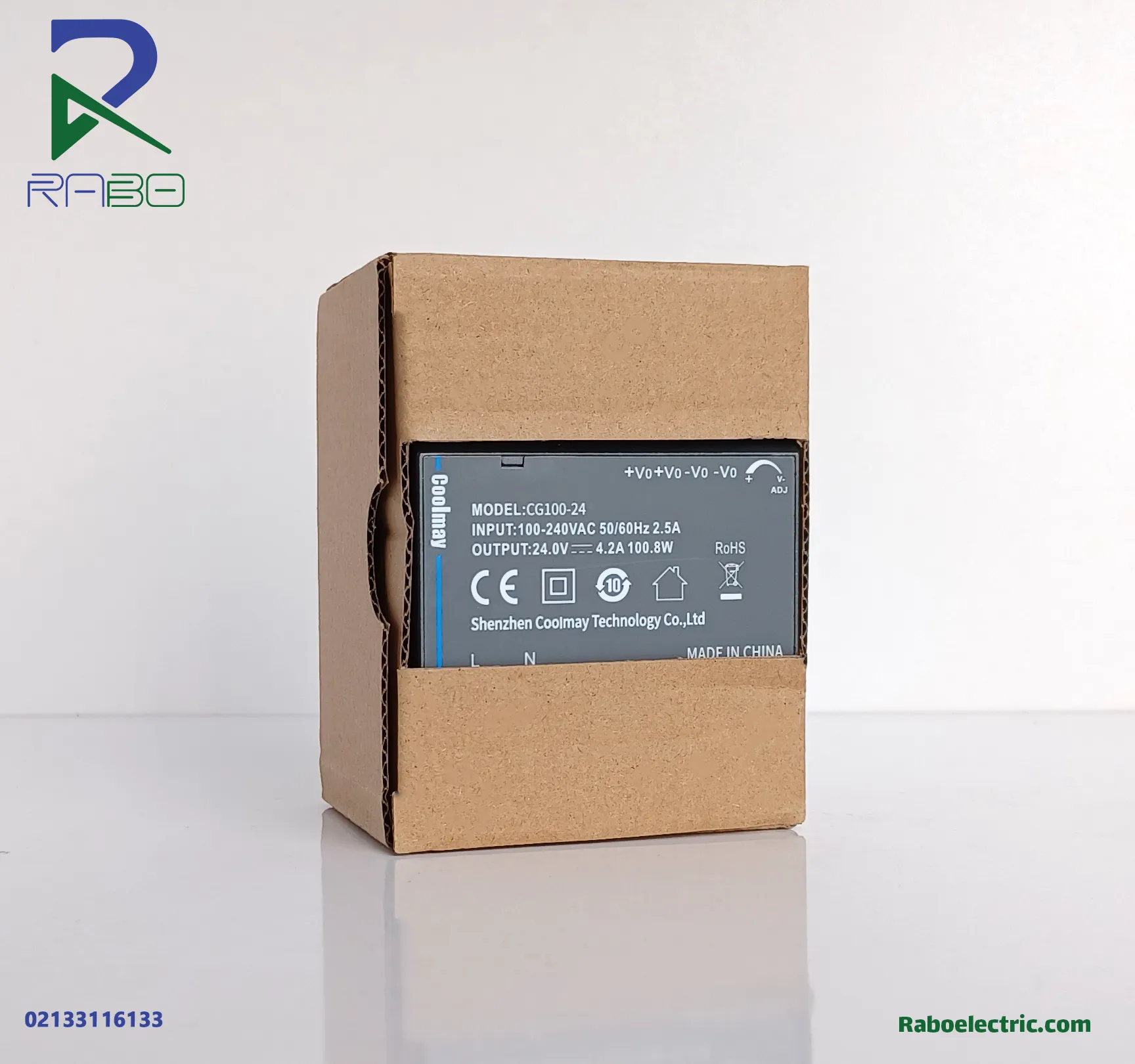

منبع تغذیه CG100-24  یک منبع تغذیه سوئیچینگ با خروجی 24 ولت DC است که قادر است 100 وات توان خروجی یا 4.2 آمپر را تامین نماید. این منبع تغذیه قابلیت نصب بر روی DIN Rail 35 میلیمتری یا همان ریل مینیاتوری را دارد.

کاهی پیش میاید که مصرف کننده در فاصله دورتری از منبع تغذیه باشد و ولتاژ رسیده به مصرف کننده افت کند. برای این امر یک پتانسیومتر بر روی منبع تغذیه طراحی شده است که شما قادر هستید با تنظیم آن, ولتاژ خروجی منبع تغذیه با بیشتر یا کمتر از 24 ولت تنظیم نمایید. تا ولتاژ رسیده به مصرف کننده دقیقا 24 ولت باشد.

ترمینال های خروجی شامل 4 ترمینال که دو ترمینال آن برای خروجی منفی و دو ترمینال دیگر برای خروجی مثبت منبع تغذیه است.

منبع تغذیه سوئیچینگ:

(Switched-mode power supply) (اختصاری SMPS) نوعی از منبع تغذیه است. یک رگولاتور خطی با تلف کردن توان اضافی به شکل حرارت قادر است ولتاژ یا جریان خروجی را تنظیم کند بنابراین حداکثر بازده توان آن برابر است با نسبت ولتاژ خروجی به ولتاژ ورودی. در یک منبع تغذیه سوییچینگ ولتاژ یا جریان از طریق سویچ کردن یک عنصر ذخیره‌کننده انرژی مثل سلف یا خازن تنظیم می‌شود. عناصر سوییچینگ ایده‌آل در حالت وصل، مقاومتی نداشته و در حالت قطع هم جریانی از آن‌ها عبور نمی‌کند بنابراین این دسته از منابع تغذیه به لحاظ نظری می‌توانند بازده ۱۰۰ درصد داشته باشند.
