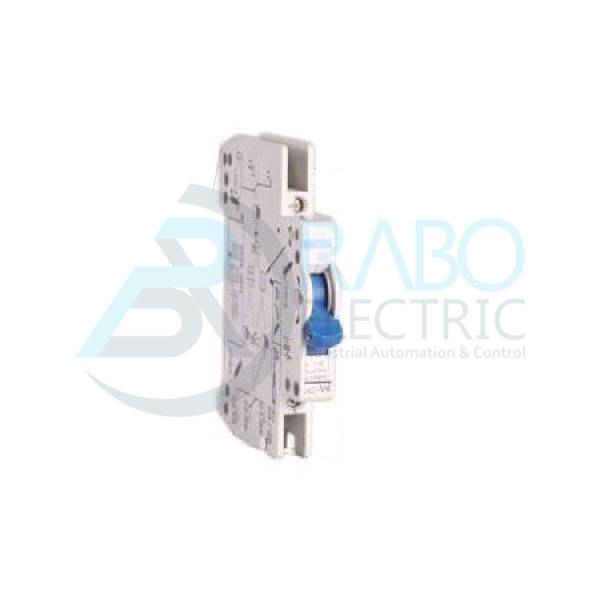

لوازم جانبی کلید مینیاتوری پارس فانال 10KA-6KA

کلیدهای مینیاتوری فیوزهای مینیاتوری نوعی از فیوزها هستند که می‌توانند از مدارات در برابر جریان اتصال کوتاه و جریان اضافه‌بار محافظت نمایند. این فیوز، از دو مکانیسم استفاده می‌کند؛ تشخیص و قطع جریان اتصال‌کوتاه، به وسیلهٔ یک سیم‌پیچ با تعداد دور کم و قطر زیاد انجام می‌شود. با عبور جریان اتصال کوتاه (که بسیار زیاد است)، سیم پیچ، ناگهان به یک آهن‌ربای قوی تبدیل شده، کنتاکت فیوز را قطع کرده و جریان مدار را به سرعت قطع می کند. تشخیص و قطع جریان اضافه‌بار (جریان بیش از تحمل مدار)، به عهده یک قطعهٔ بیمِتال (Bimetal، به معنی دو-فلزی) است. بیمِتال از دو فلز که ضریب انبساط گرمایی آنها با هم متفاوت بوده و بسیار محکم به یکدیگر وصل شده‌اند، ساخته شده است. با عبور جریان الکتریکی از دو فلز، آنها گرم شده و از آنجایی که دو فلز بسیار محکم به هم وصل شده و نیز ضریب انبساط گرمایی آنها متفاوت است، یکی از آنها بیشتر از دیگری منبسط شده و قطعهٔ بیمِتال را به تدریج خم می کند. بر اثر خم شدن بیمِتال، کنتاکت فیوز قطع شده و مدار را قطع می‌کند. فیوزهای مینیاتوری بر حسب نوع کاربرد به دو گروه تند کار و کند کار تبدیل می‌شوند. از فیوز تند کار جهت مدارهای روشنایی (غیر موتوی) و از فیوز کند کار جهت مدارات موتوری استفاده می‌شود. فیوز ترانسفورماتور که اغلب کات اوت (CUT OUT FUSE) نامیده می‌شود یک المنت است و چون با برداشتن تیغه فولادی یا نگهدارنده فیوز مدار مانند قطع یک کلید، باز می‌شود به آن کات اوت می‌گویند. فیوز کات اوت جهت حفاظت ترانسفورماتور در مقابل جریان‌های زیاد احتمالی ناشی از اتصال کوتاه یا اضافه بار در شبکه فشار ضعیف و سیم پیچی‌های داخل ترانسفورماتور به کار می‌رود.

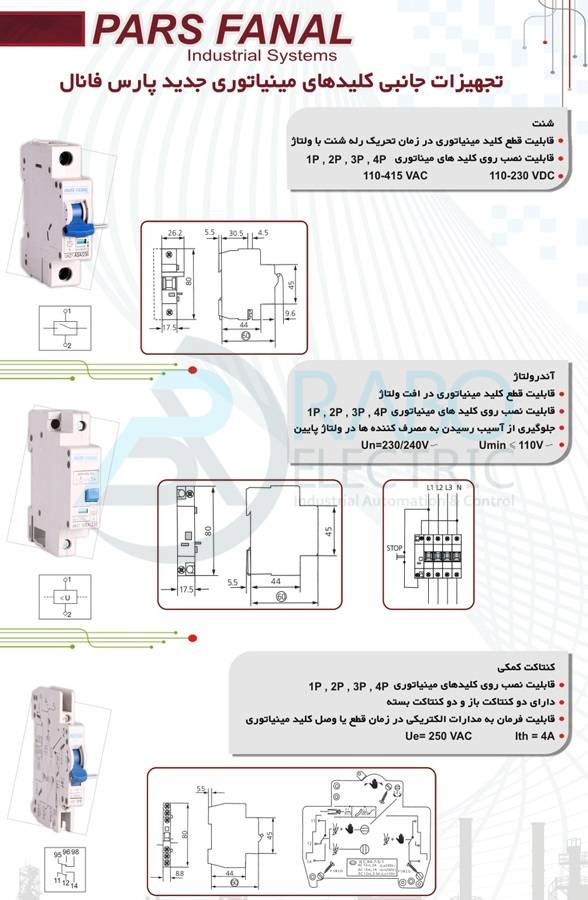

مشخصات لوازم جانبی کلید مینیاتوری پارس فانال به صورت زیر است:

برای دانلود کاتالوگ لوازم جانبی کلید مینیاتوری پارس فانال کلیک کنید.
