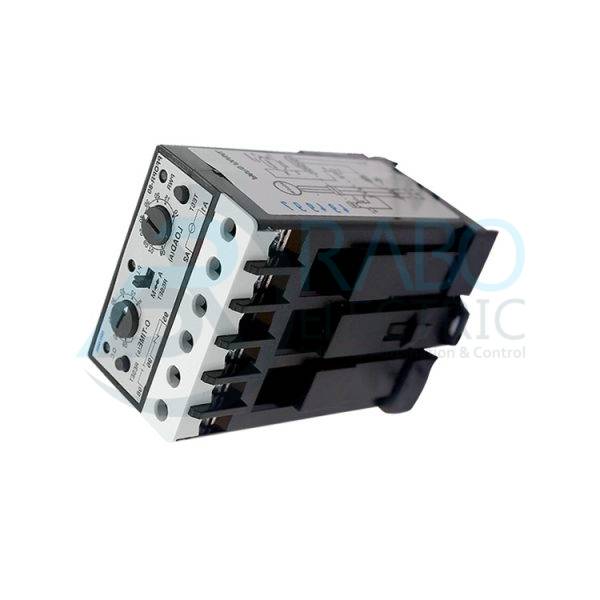

رله کنترل بار محافظ موتور 80~1 آمپر 220V پارس فانال سری PFOPR

کلید بی‌متال یا رلهٔ حرارتی در صنعت برق یک کلید حساس به دما است که بر پایهٔ عنصر بی‌متال ساخته‌شده. کلید بی‌متال یا رلهٔ حرارتی یکی از رایج‌ترین انواع رله‌های اضافه‌بار (Over Load) حرارتی است که در صنعت برق مورد استفاده قرار میگیرد و به صورت سری در مدار الکترو موتور قرار می‌گیرد و برای حفاظت از آن در مقابل اضافه‌بار استفاده می‌شود.

ساختمان و طرز کار

در اثر عبور جریان الکتریکی از بی‌متال هر دو فلز گرم‌شده و طول آن‌ها زیاد می‌شود اما از آنجایی که ضریب انبساط دو فلز متفاوت است، بی‌متال به سمت فلزی که ضریب انبساط پایین‌تری دارد خم می‌شود. این جابجایی به وسیلهٔ اهرم یا به صورت مستقیم کنتاکت‌ها را قطع یا وصل می‌کند. از این ویژگی در فیوزها و رله‌های بی‌متال استفاده می‌شود. برای افزایش سرعت عملکرد بی‌متال و جلوگیری از جرقه و سوختگی محل اتصال، از آهن‌ربا در بالا و پایین تیغهٔ دوفلزی استفاده می‌شود که نیروی مغناطیسی آن به بسته شدن سریع اتصال کمک می‌کند. رله‌های حرارتی (بی‌متال) تنظیم‌پذیر هستند و می‌توان آن‌ها را به گونه‌ای تنظیم کرد که جریان‌هایی بین ۱٫۰۵ تا ۱۰ برابر جریان نامی موتورها را قطع کنند. «روش تنظیم رلهٔ حرارتی بدین گونه است که باید پیچ تنظیم آنرا برابر جریان نامی الکتروموتور تنظیم نمود». رلهٔ بی‌متال سه‌فاز معمولاً دارای سه پل قدرت و دو کنتاکت فرمان است (یک کنتاکت باز برای اتصال به سیستم هشداردهنده و یک کنتاکت بسته برای قراردادن در مسیر تغذیهٔ کنتاکتور). کنتاکت معمولاً بستهٔ بی‌متال با شماره‌های ۹۵-۹۶ و کنتاکت معمولاً باز آن با شماره‌های ۹۷-۹۸ مشخص می‌شود. برخی از رله‌های بی‌متال دارای دو حالت دستی و خودکار هستند که در حالت دستی اگر رله عمل کند باید آن را به صورت دستی و با فشردن دکمهٔ RESET به حالت اول بازگرداند، اما در حالت خودکار برگشتن به حالت اول پس از گذشت مدتی معین به صورت خودکار انجام می‌شود.

قسمت‌های مختلف یک رلهٔ حرارتی عبارتند از: تیغه‌های اتصال به کنتاکتور ترمینال‌های اتصال به کابل موتور ترمینال مشترک مدار فرمان پیچ تنظیم جریان ترمینال‌های باز و بستهٔ مدار فرمان پیچ تغییر وضعیت دگمهٔ برگشت وضعیت هنگام استفاده از یک بی‌متال سه‌فاز در مدار تکفاز، دو تیغهٔ بی‌متال را با هم سری می‌کنیم و سیم فاز را از آن عبور می‌دهیم و تیغهٔ سوم برای سیم نول استفاده می‌شود.

مشخصات رلهٔ حرارتی سری PFOPR به صورت زیر است:

برای دانلود کاتالوگ رلهٔ حرارتی سری PFOPR کلیک کنید.
