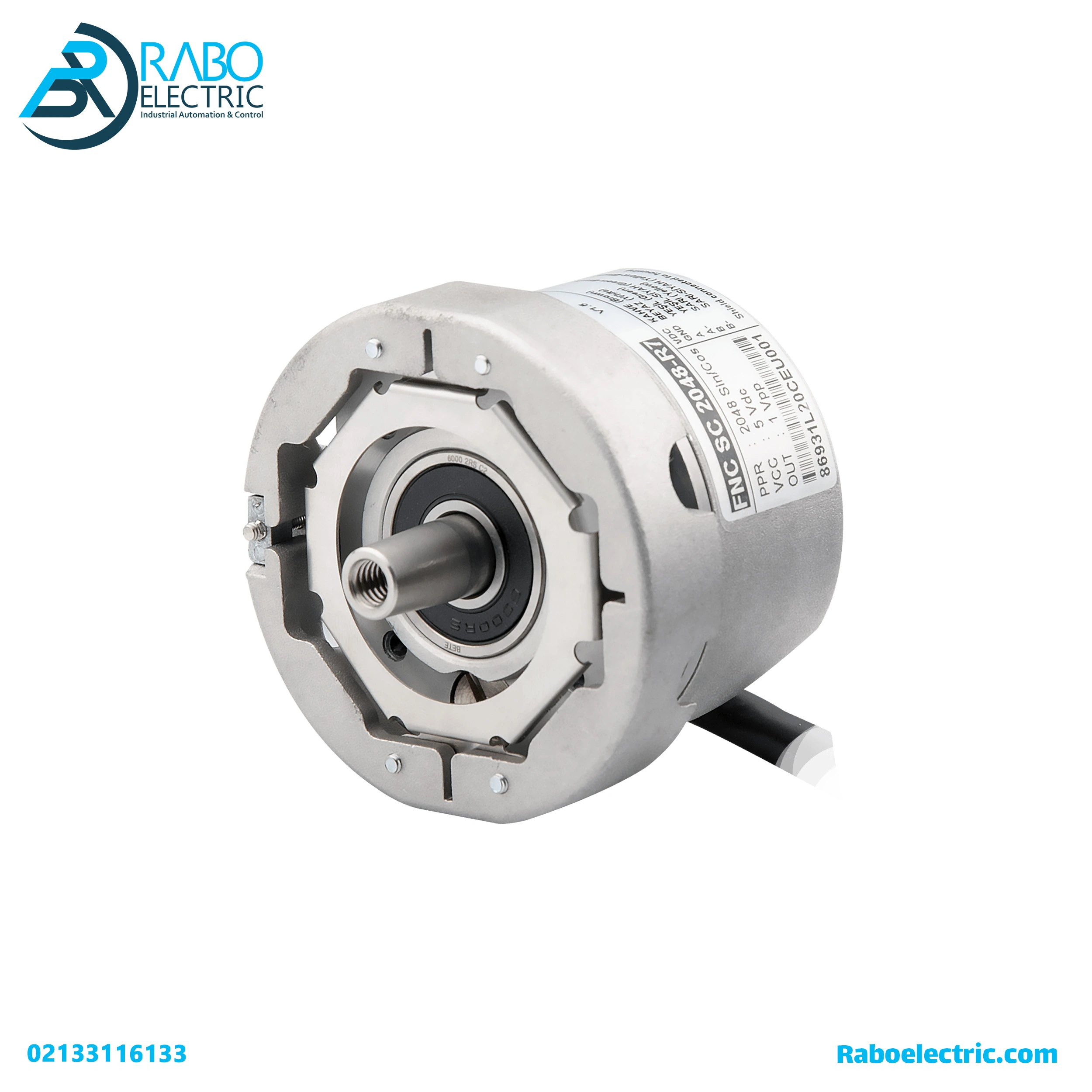

انکودر 2048 پالس آسانسوری فناک FNC-SC2048-R7 یک انکودر افزایشی دقیق و قابلاعتماد است و سیستمهای بازخورد موتور را بهطور مؤثر پشتیبانی میکند. ساختار فشرده و مقاوم آن نصب روی موتور را ساده میکند و عملکرد پایدار در محیطهای صنعتی ارائه میدهد. این انکودر بهویژه برای موتورهای بدون گیربکس (Gearless) مناسب است و در صنعت آسانسور یکی از انتخابهای اصلی محسوب میشود.
این انکودر با ولتاژ تغذیه 4.75 تا 5.5 ولت DC و جریان مصرفی 120 میلیآمپر کار میکند. کابل استاندارد 7 متری (R7) که از بغل بدنه خارج میشود، نصب آن را انعطافپذیر و سریع میکند. انکودر اطلاعات موقعیت را بهصورت 1VPP / 1PPR و سرعت را با رزولوشن 2048 پالس بر دور (سینوس-کوسینوس) ارائه میدهد و دقت بالایی فراهم میکند.
از نظر مکانیکی، قطر نصب 65 میلیمتر و شفت مخروطی 1:10 دارد. با وجود ابعاد جمعوجور، سرعت تا 10,000 دور در دقیقه را تحمل میکند. وزن سبک 250 گرم و درجه حفاظتی IP54 مقاومت آن در برابر گردوغبار و پاشش آب را بالا میبرد.
FNC SC2048-R7 با دقت بالا، طراحی مقاوم و ابعاد فشرده، موتورهای Gearless آسانسور، سیستمهای پرسرعت و کاربردهایی که به بازخورد موقعیت و سرعت دقیق نیاز دارند، بهخوبی پشتیبانی میکند و آنها را به انتخابی ایدهآل تبدیل میکند.

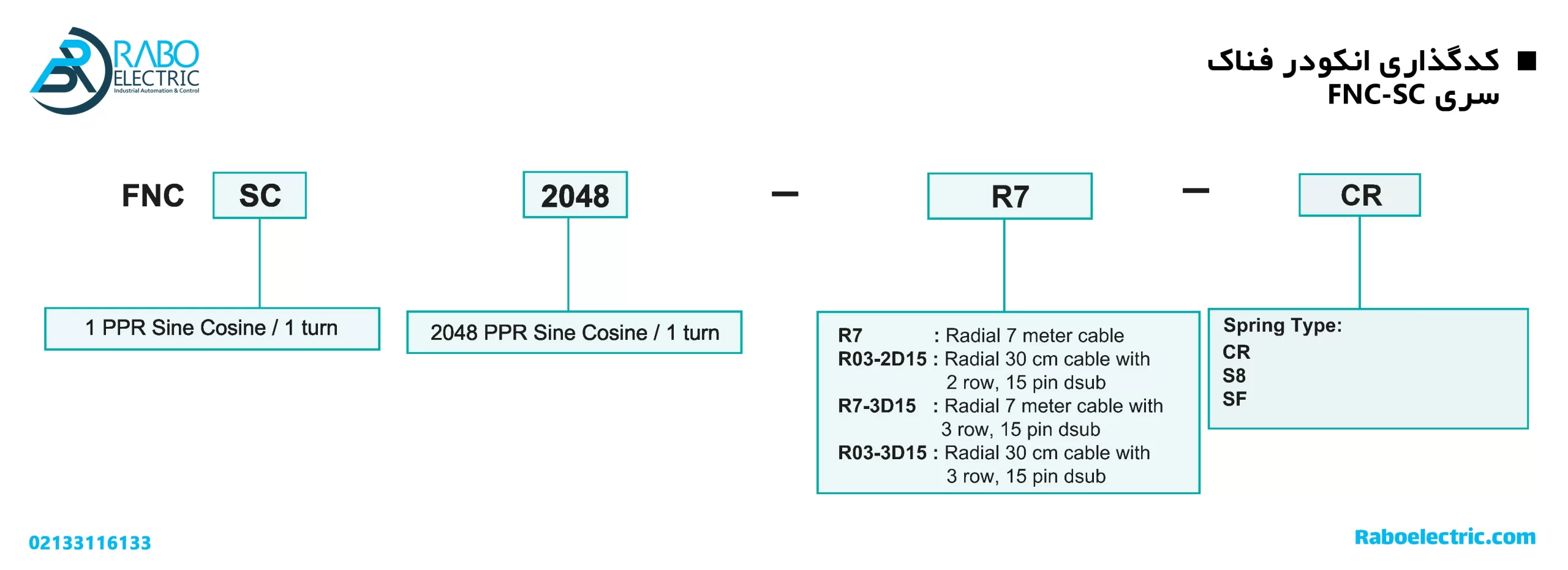

کدگذاری سری FNC-SC را میتوانید در شکل زیر ببینید:

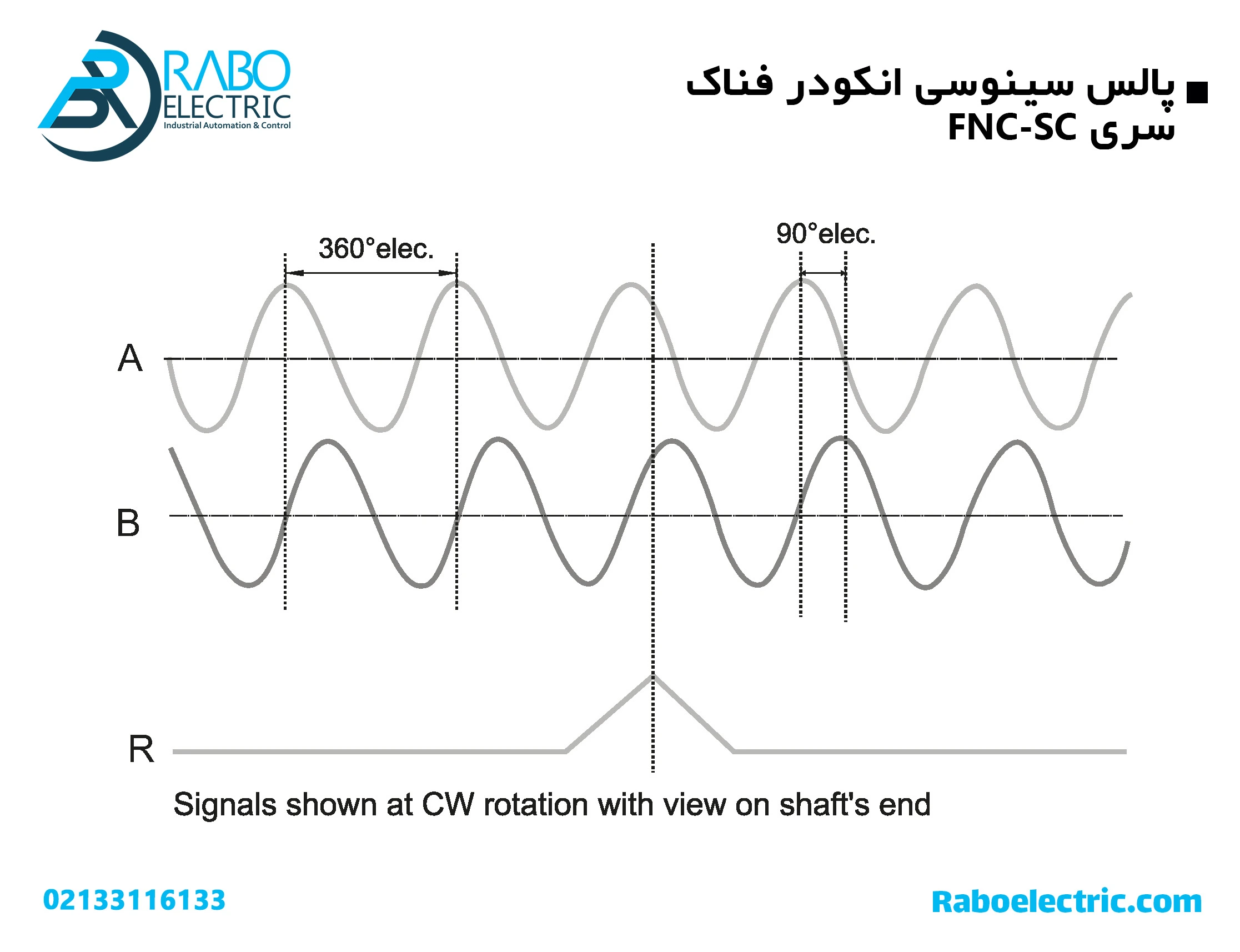

نمای دیاگرام پالس سینوسی را میتوانید در شکل زیر ببینید

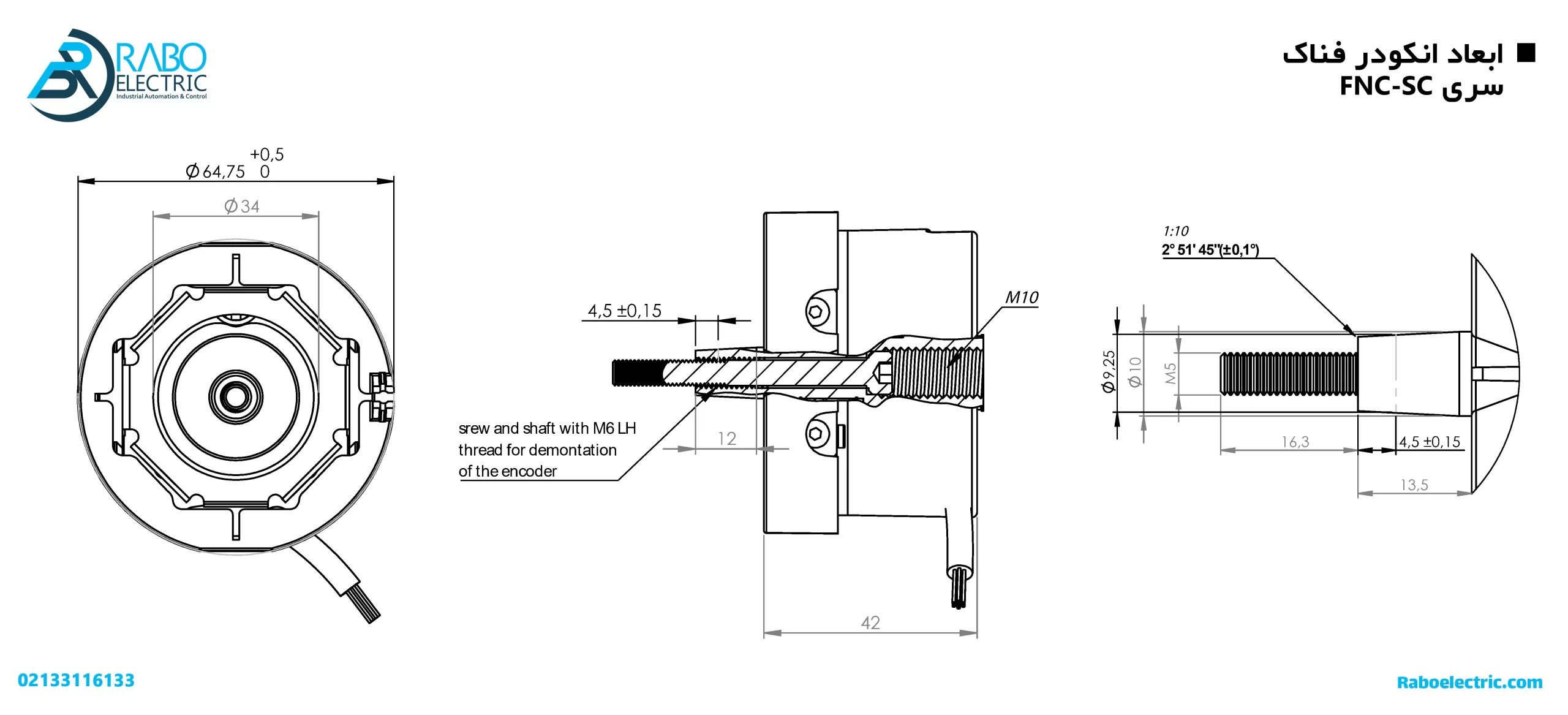

ابعاد انکودر 2048 پالس آسانسوری فناک FNC-SC2048-R7 به صورت زیر است:
