پنل متر یا پانل میتر ( panel meter ) برای نمایش و کنترل متغیرهای آنالوگ مانند ولتاژ ، جریان ، فرکانس استفاده میشود. انواع پنل متر شامل:دما، ولتاژ، جریان، توان الکتریکی و وزن از متداول ترین نوع پنل مترهای مورد استفاده در صنعت اتوماسیون است.

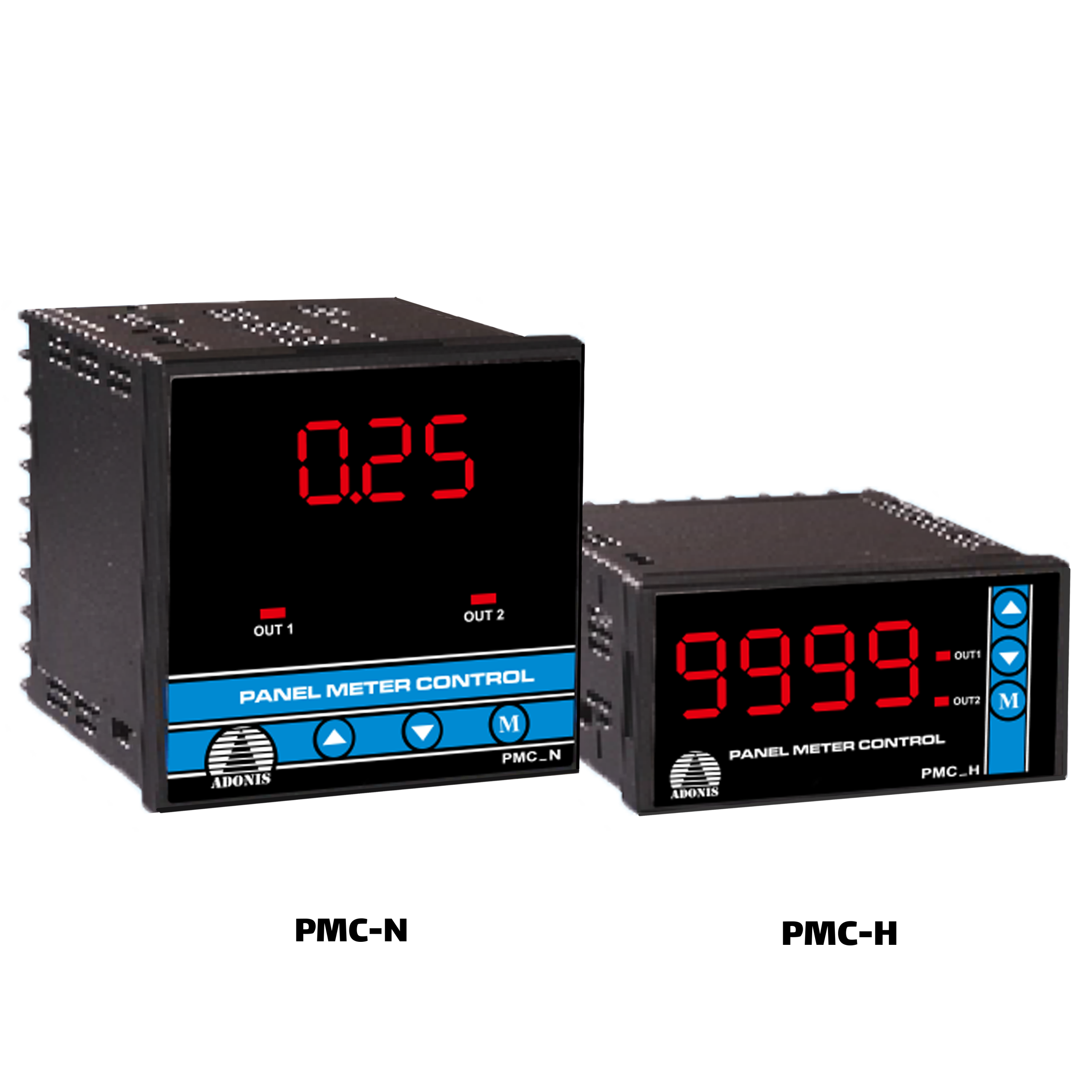

در واقع پنل متر نمایشگر دیجیتالی است که بر روی پنل کنترل نصب میشود و وظیفه اصلی آن دریافت سیگنال ورودی و تبدیل آن به مقدار قابل نمایش پارامتر فیزیکی است. پنل مترها دربسیاری موارد دارای خروجیهای مختلفی هستند که میتواند به عنوان یک کنترلر ساده هم عمل کنند. پنل میتر آدنیس سری PMC علاوه بر اندازه گیری و نمایش کمیت های مختلف که برحسب نوع دستگاه تعیین می شود قادر به کنترل ورودی مورد نظر به بهترین نحو ممکن است. وجود پارامتر های مختلف جهت کنترل دقیق, رنج بالای نمایش ،وجود scale (-99 ~10000) از ویژگی های این دستگاه می باشد. این دستگاه در دو مدل PMC-N با سایز 96*96 و PMC-H با سایز 48*96 موجود میباشد.
نکته دیگر در تغذیه این دستگاه های آدنیس است که در حالت عادی 220VAC است، که میتواند به صورت سفارشی از 24-12 یا 60-24 یا 220-100 ولت AC یا DC ساخته شود.
مشخصات پنل میتر آدنیس سری PMC :
- قابلیت اسکیل (10000~ 99-)
- سرعت، دور ، فشار و انواع ورودی های آنالوگ)
- قابلیت (10000~0) Scaling
- ورودی انواع ولتاژهای AC/DC
- نمایش تا سه رقم اعشار
- قابلیت کنترل دور در دو حد بالا و پایین
- دارای منبع تغذیه سوئیچینگ و معمولی
مشخصات پنل میتر آدنیس سری PMC
-
نوع ولتاژ ورودی
ورودی 10-0 ولتاژی, ورودی جریان 20-4 میلی آمپر
