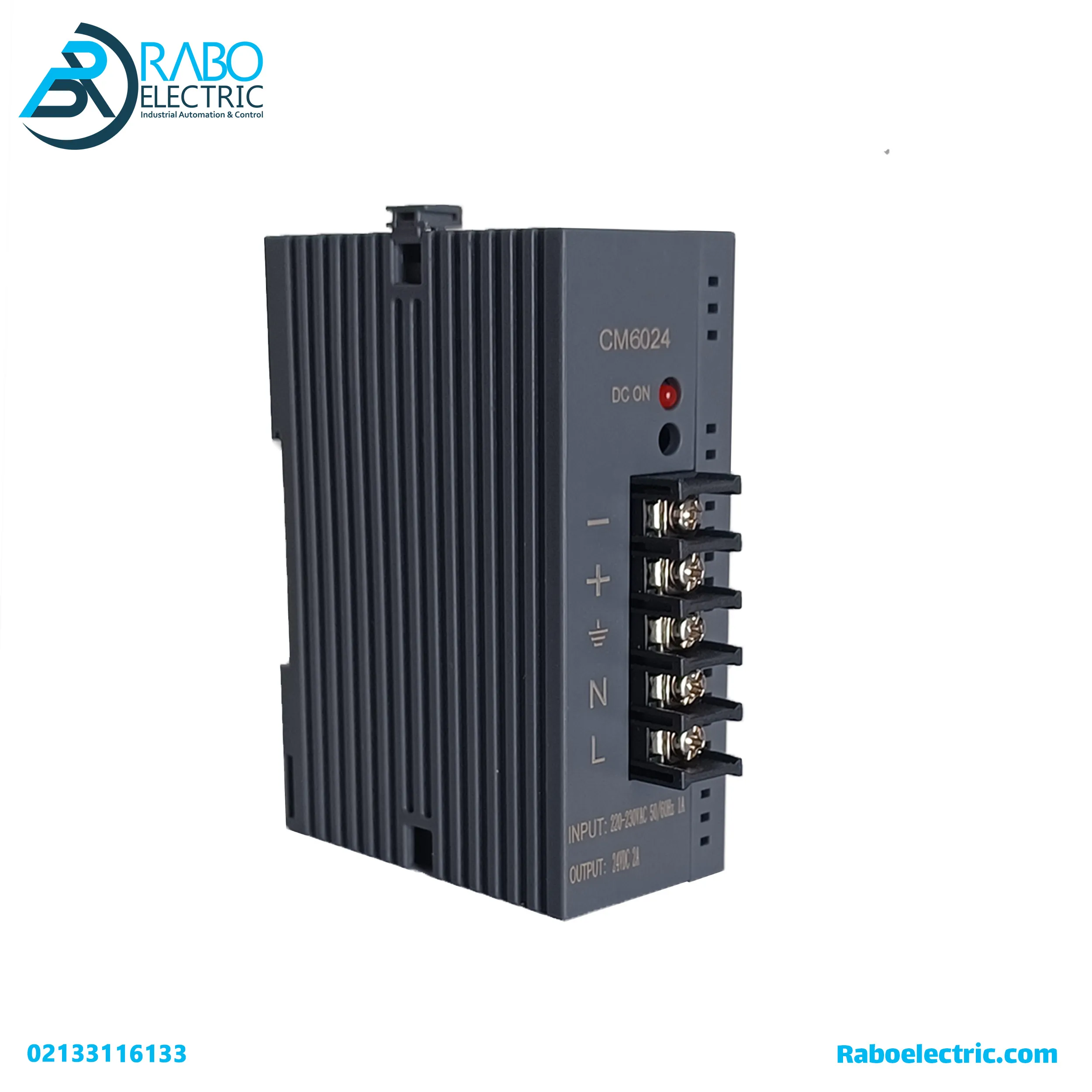

منبع تغذیه 2 آمپر مدل CM6024 یک گزینه مطمئن برای استفاده در سیستم‌های صنعتی است. این دستگاه ولتاژ ۲۴ ولت DC را با جریان ۲ آمپر فراهم می‌کند و به همین دلیل برق لازم برای تجهیزات حساس را به‌خوبی تأمین می‌کند. همچنین با ورودی ۲۲۰ تا ۲۳۰ ولت AC و فرکانس ۵۰ تا ۶۰ هرتز کار می‌کند، پس با شبکه برق شهری کاملاً سازگار است. طراحی جمع‌وجور و نصب روی ریل صنعتی، نصب و جای‌گذاری آن را در تابلوهای کنترل بسیار آسان می‌سازد. علاوه بر این، وجود قابلیت‌های حفاظتی باعث می‌شود دستگاه در برابر خطاهایی مانند اضافه‌بار یا شرایط غیرعادی مقاوم عمل کند. بنابراین این منبع تغذیه در کاربردهایی مانند PLCها و سیستم‌های اتوماسیون صنعتی عملکردی پایدار و مطمئن ارائه می‌دهد. در نهایت مصرف کم در حالت آماده‌به‌کار و پایداری بالا، این محصول را به انتخابی ایده‌آل برای سیستم‌های حساس تبدیل می‌کند.

منبع تغذیه سوئیچینگ:

(Switched-mode power supply) (اختصاری SMPS) نوعی از منبع تغذیه است. یک رگولاتور خطی با تلف کردن توان اضافی به شکل حرارت قادر است ولتاژ یا جریان خروجی را تنظیم کند بنابراین حداکثر بازده توان آن برابر است با نسبت ولتاژ خروجی به ولتاژ ورودی. در یک منبع تغذیه سوییچینگ ولتاژ یا جریان از طریق سویچ کردن یک عنصر ذخیره‌کننده انرژی مثل سلف یا خازن تنظیم می‌شود. عناصر سوییچینگ ایده‌آل در حالت وصل، مقاومتی نداشته و در حالت قطع هم جریانی از آن‌ها عبور نمی‌کند بنابراین این دسته از منابع تغذیه به لحاظ نظری می‌توانند بازده ۱۰۰ درصد داشته باشند.

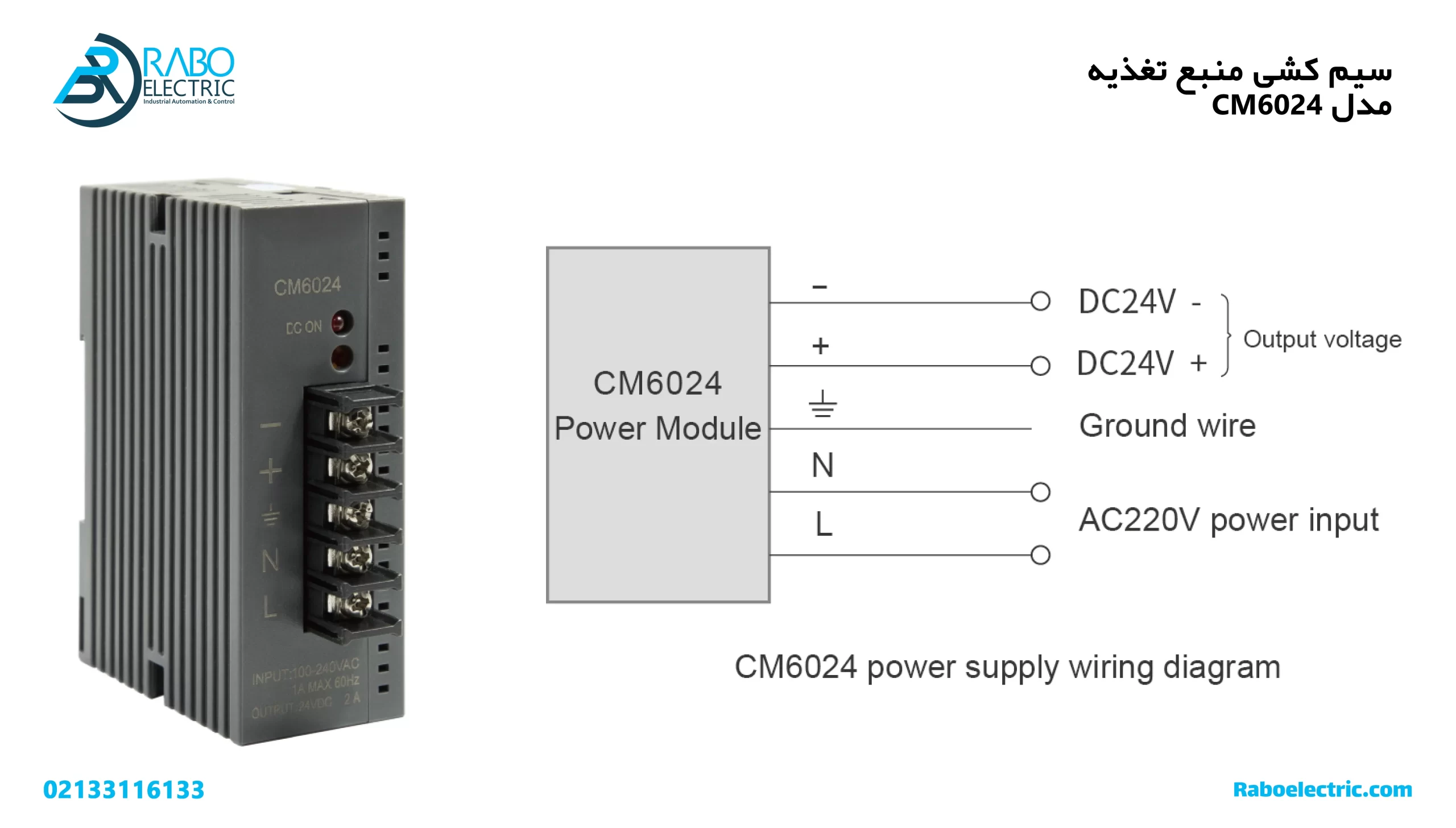

سیم کشی منبع تغذیه 2 آمپر مدل CM6024 به صورت شکل زیر است:
