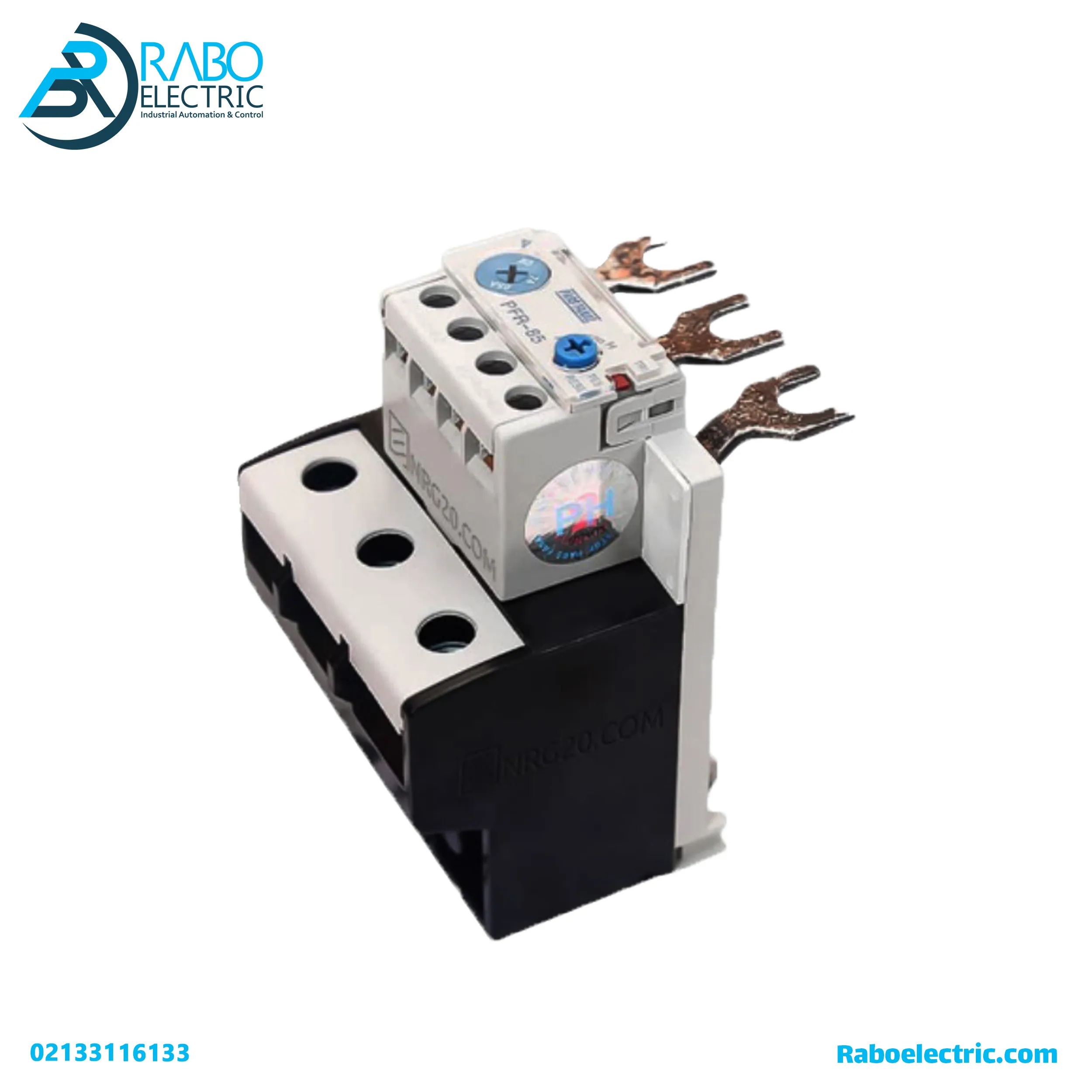

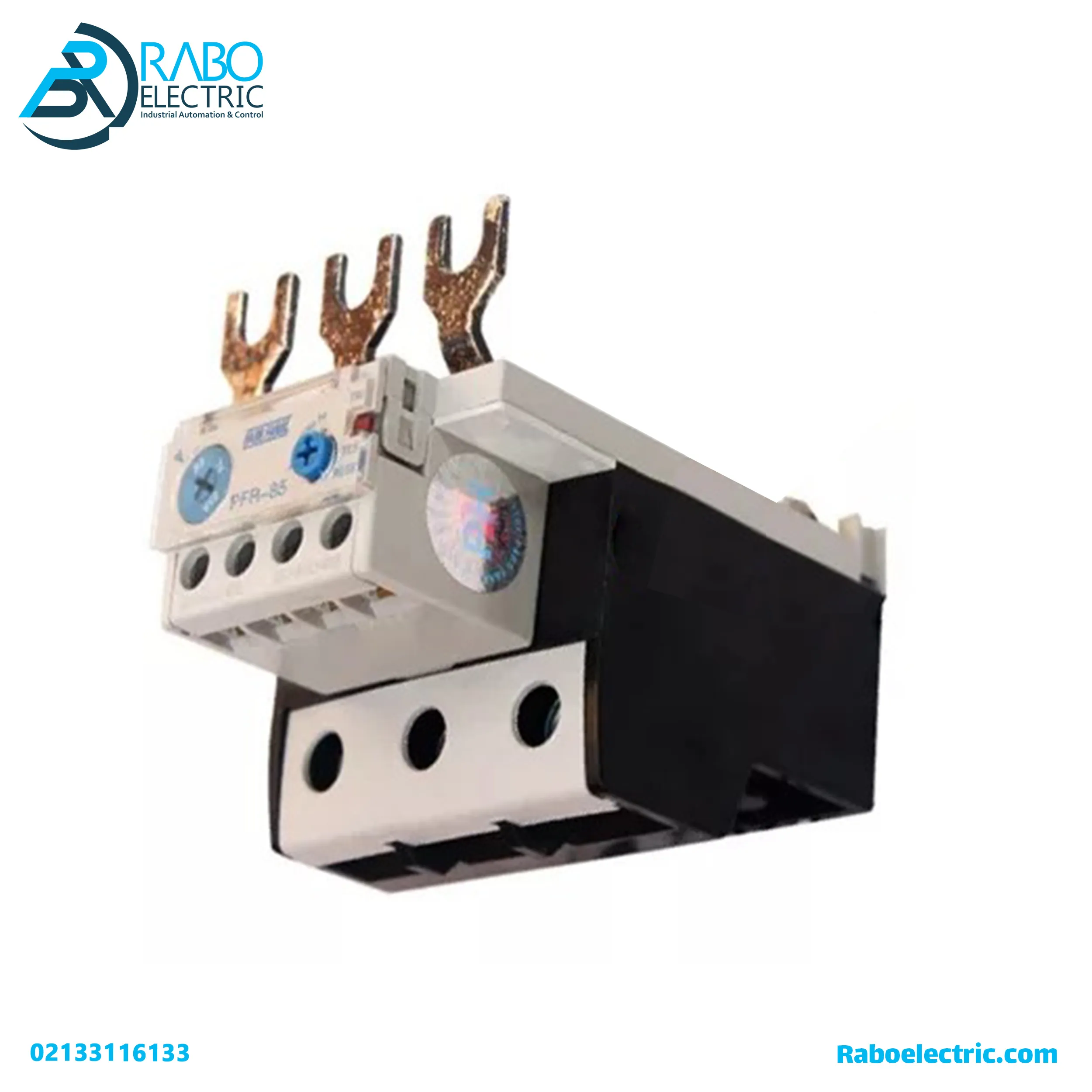

رله حرارتی 24 تا 85 آمپر پارس فانال سری PFR یکی از پرکاربردترین رله‌های اضافه‌بار در صنعت برق محسوب می‌شود. عنصر بی‌متال در این رله جریان را کنترل می‌کند و کاربر آن را به صورت سری در مدار الکتروموتور نصب می‌کند تا موتور در برابر اضافه‌بار محافظت شود.
وقتی جریان عبور می‌کند، تیغه‌های بی‌متال گرم و منبسط می‌شوند. ضریب انبساط متفاوت فلزها باعث خم شدن تیغه می‌شود و تیغه کنتاکت‌ها را قطع یا وصل می‌کند. برای عملکرد سریع‌تر و جلوگیری از جرقه، کاربر آهن‌ربا را در دو طرف تیغه قرار می‌دهد. همچنین کاربر می‌تواند جریان رله را بین 18 تا 40 آمپر تنظیم کند.

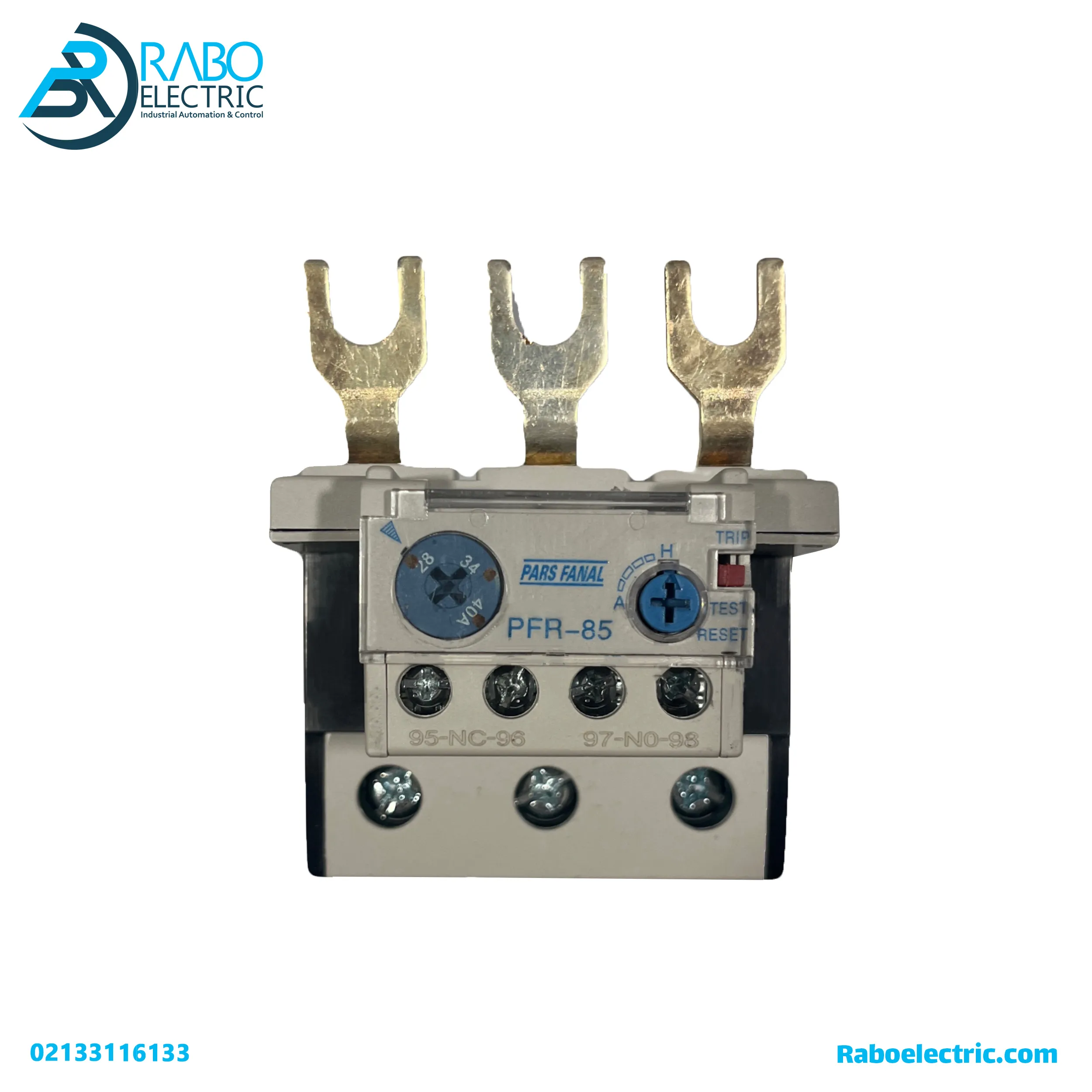

رله سه‌فاز سه پل قدرت و دو کنتاکت فرمان دارد. کنتاکت بسته ۹۵-۹۶ مدار کنتاکتور را قطع می‌کند و کنتاکت باز ۹۷-۹۸ هشدار یا آلارم ارسال می‌کند. برخی مدل‌ها دو حالت دارند: کاربر در حالت دستی دکمه RESET را فشار می‌دهد و در حالت خودکار رله پس از مدتی دوباره به وضعیت اولیه بازمی‌گردد.
رله تیغه‌های اتصال به کنتاکتور، ترمینال‌های موتور، ترمینال‌های باز و بسته مدار فرمان، پیچ تنظیم جریان، پیچ تغییر وضعیت و دکمه بازگشت دارد و هر جزء عملکرد خاص خود را انجام می‌دهد. در مدار تکفاز، کاربر دو تیغه را سری می‌کند و سیم فاز را از آن عبور می‌دهد؛ تیغه سوم را هم به نول وصل می‌کند.

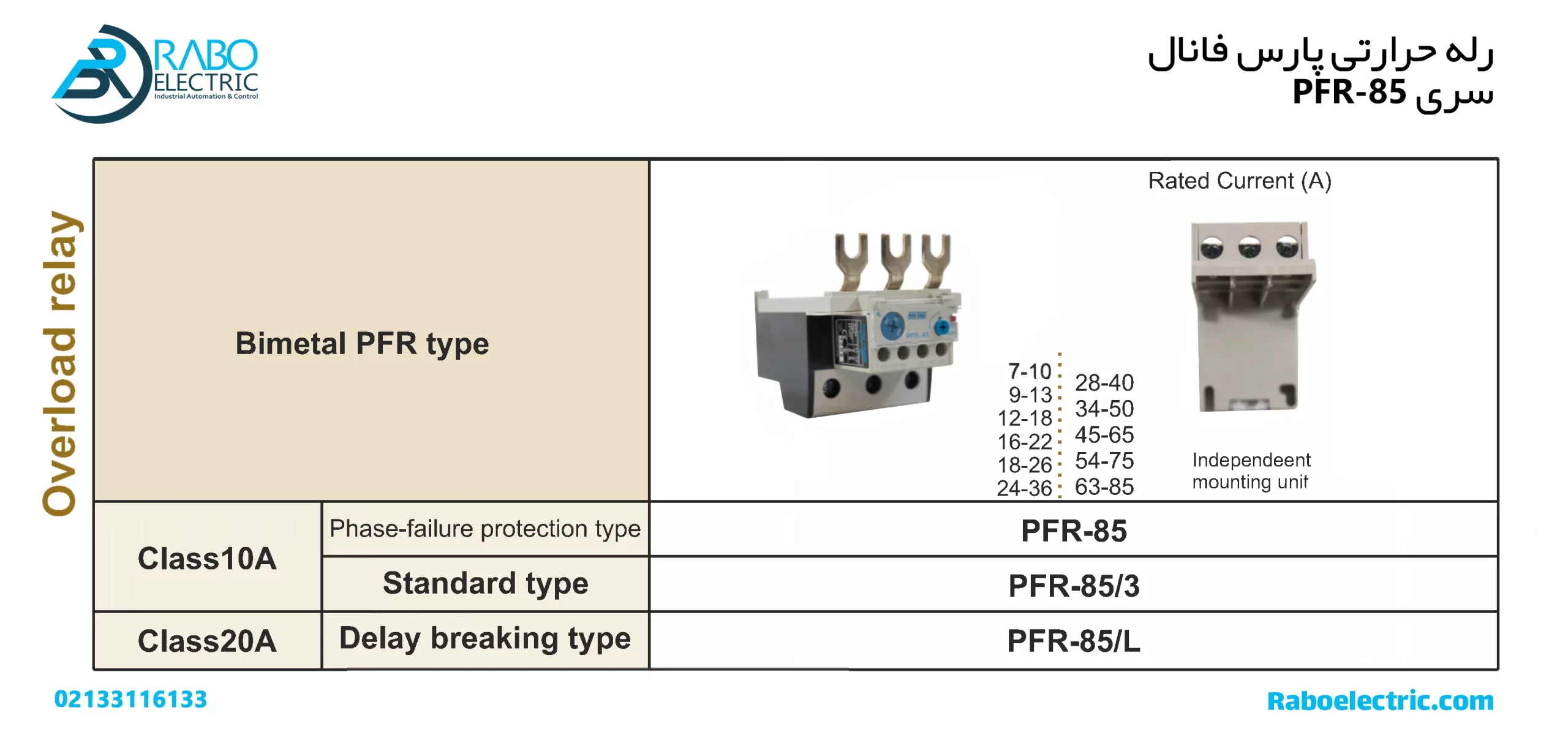

مشخصات رله حرارتی 24 تا 85 آمپر پارس فانال سری PFR به صورت زیر است:
برای مشخصات رله حرارتی 24 تا 85 آمپر پارس فانال سری PFR
-
جریان کاری
24 تا 36 آمپر, 28 تا 40 آمپر, 34 تا 50 آمپر, 45 تا 65 آمپر, 54 تا 75 آمپر, 63 تا 85 آمپر
-
برند
پارس فانال ParsFanal
-
کشور سازنده
ایران, تحت لیسانس آلمان
برند
پارس فانال
