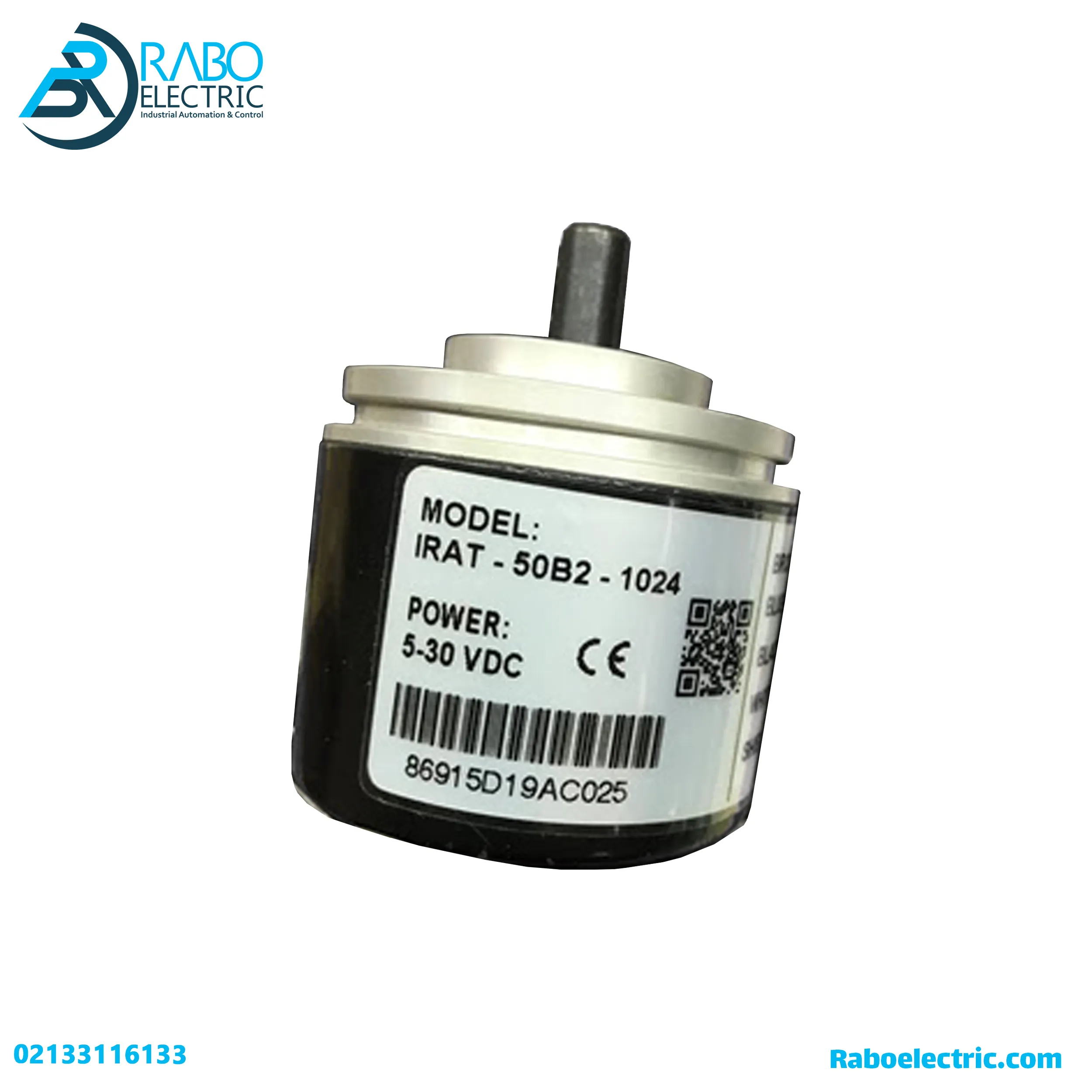

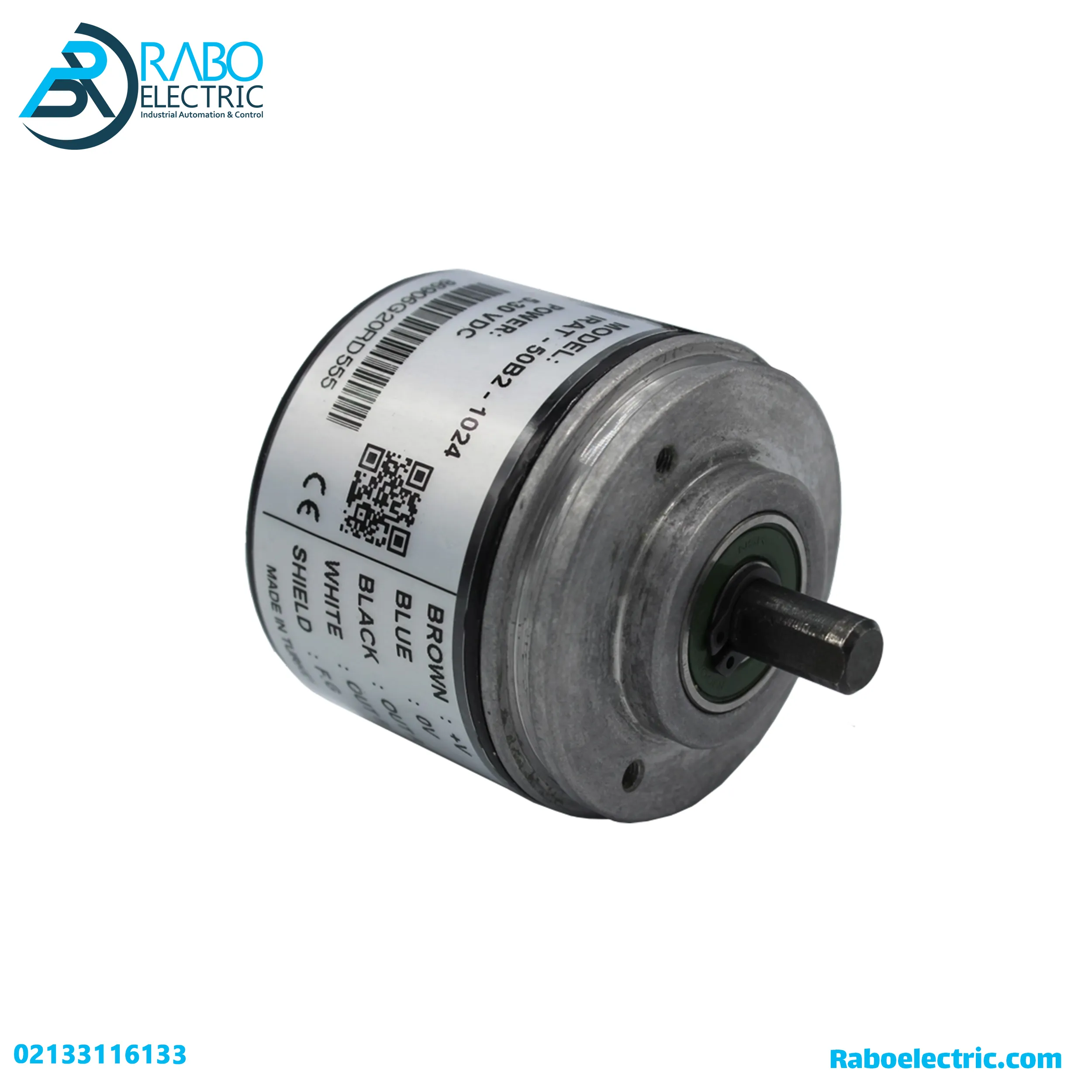

انکودر 1024 پالس فناک IRAT-50B2-1024 یک انکودر افزایشی با دو خروجی Push-Pull A,B است. این دستگاه با تولید 1024 پالس، گزینه‌ای اقتصادی و در عین حال پرکاربرد در صنعت آسانسور و سیستم‌های کنترل حرکت محسوب می‌شود.

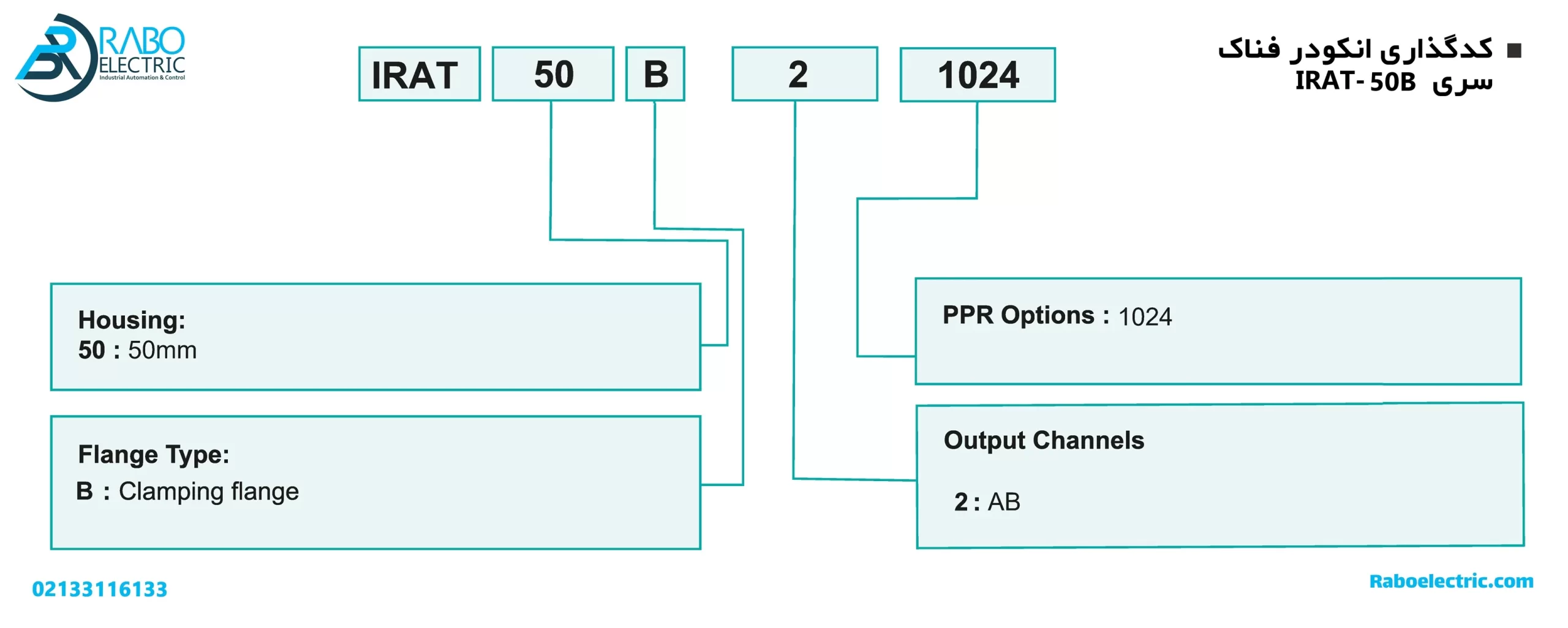

بدنه استاندارد 50 میلی‌متری همراه با شفت 8 میلی‌متری، طراحی آن را ساده و سازگار با بیشتر کاربردها کرده است. همچنین ساختار مکانیکی و الکتریکی مقاوم، دوام بالای دستگاه را تضمین می‌کند. این انکودر دارای استاندارد حفاظتی IP65 بوده و تا سرعت 10,000 دور در دقیقه عملکرد دقیق خود را حفظ می‌کند. علاوه بر این، ولتاژ تغذیه آن بین 4.75 تا 30 ولت DC متغیر است و جریان خروجی تا 60 میلی‌آمپر در 24 ولت را پشتیبانی می‌کند. محدوده دمای کاری نیز از منفی 20 تا مثبت 85 درجه سانتی‌گراد تعریف شده است. انکودرهای افزایشی مانند این مدل، تغییرات زاویه‌ای را لحظه‌ای و به صورت نسبی نسبت به مبدأ نمایش می‌دهند. بنابراین امکان تشخیص موقعیت مطلق وجود ندارد، اما کنترل سرعت و موقعیت نسبی با دقت بالا امکان‌پذیر است. این انکودرها معمولاً سیگنال‌های A، B و Z را تولید می‌کنند. به همین دلیل، با چرخش انکودر پالس A ایجاد می‌شود و هم‌زمان حرکت شفت موتور موجب تولید پالس B خواهد شد. در نتیجه، مدل IRAT-50B2-1024 انتخابی مطمئن برای سیستم‌هایی است که به کنترل حرکت دقیق و پایدار نیاز دارند   مشخصات فنی انکودر سری IRAT-50B به صورت زیر است:

  ابعاد انکودر 1024 پالس فناک IRAT-50B2-1024 به صورت زیر است:

برای دانلود راهنمای نصب و راه اندازی انکودر IRAT-50B2-1024 کلیک کنید.
