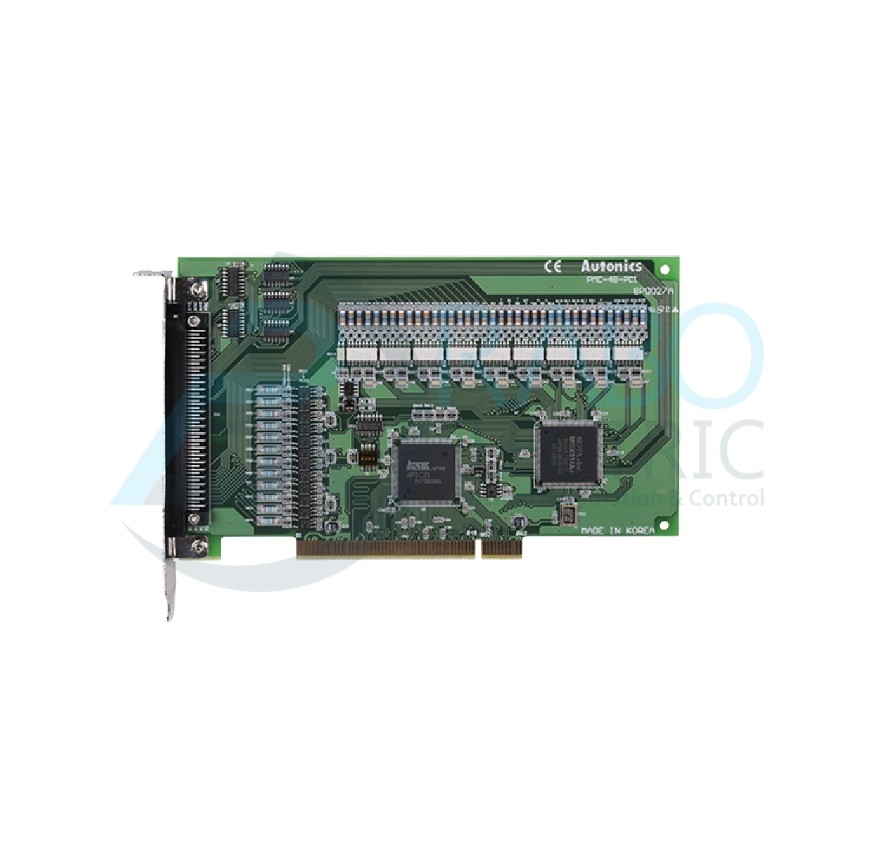

اصول کارکرد :

وقتی ولتاژ به ترمینال موتورهای DC اِعمال می‌گردد، به نرمی حرکت می‌کنند. موتور پله‌ای با اِعمال پالس‌های ورودی، در فواصل کوچک مشخص می‌چرخد. هر پالس محور موتور را به اندازهٔ زاویه‌ای مشخص می‌چرخاند. موتور پله‌ای اساساً دارای دندانه‌های مغناطیسی در اطراف یک شفت مرکزی از جنس آهن می‌باشند. الکترومغناطیسها بوسیله یک مدار راه انداز خارجی یا یک میکروکنترلر تغذیه می‌گردند. جهت چرخاندن شفت ابتدا به یکی از مغناطیس‌ها توان داده می‌شود، که مغناطیس باعث جذب دندانه‌های دنده می‌گردد. زمانیکه دندانه دنده روبروی اولین مغناطیس می‌ایستد، نسبت به مغناطیس بعدی دارای یک فاصله می‌باشد. این به معنای آنست که در صورت روشن شدن الکترومغناطیس بعدی و خاموش شدن اولی دنده به آهستگی می‌چرخد تا دندانه روبروی مغناطیس دوم قرار گیرد. از آنجا فرایند آغاز می‌گردد. هر یک از این چرخشها یک گام (استپ) نامیده می‌شود، تعداد مشخصی از این گامها یک دور کامل موتور را می‌سازند (دقت شود نسبت تعداد گامها به دور موتور همواره یک عدد صحیح است). و به این ترتیب یک موتور می‌تواند با زوایای مشخص بچرخد.

انواع موتور پله‌ای :
چهار نوع اصلی از موتور پله‌ای وجود دارد:

1. موتور پله‌ای با مغناطیس دائم
2. استپ موترهای با مقاومت مغناطیسی متغیر
3. موتور پله‌ای سنکرون هایبرید
4. موتور پله‌ای لاوت LAVET TYPE
