در صنعت بسیار پیش می آید که ما باید وجود و یا عدم وجود یک جسم را بدون سنسور های تماسی مانند میکروسوئیچ ها باید تشخیص دهیم. فرض کنید حرکت یک قطعه بر روی کانوایر و یا حرکت بالابر در طبقات مختلف باید تشخیص داده شود. این وظیفه میتواند با حسگر های غیر تماسی (مجاورتی)  proximity تشخیص داده شود.

این نوع از حسگر ها حساس به فلز می باشند. یعنی با وارد شدن فلز به حوزه مغناطیسی سنسور, سنسور عمل کرده و خروجی خود را وصل میکند…

سنسورهای مجاورتی با ابعاد و اشکال مختلفی تولید میشوند, سنسور های سیلندری و مکعبی از پر مصرف ترین سنسورهای هستند. این سنسورها میتوانند از نوع “سیم دار” و یا “سوکتی” و یا “سیمدار سوکتی” باشند.

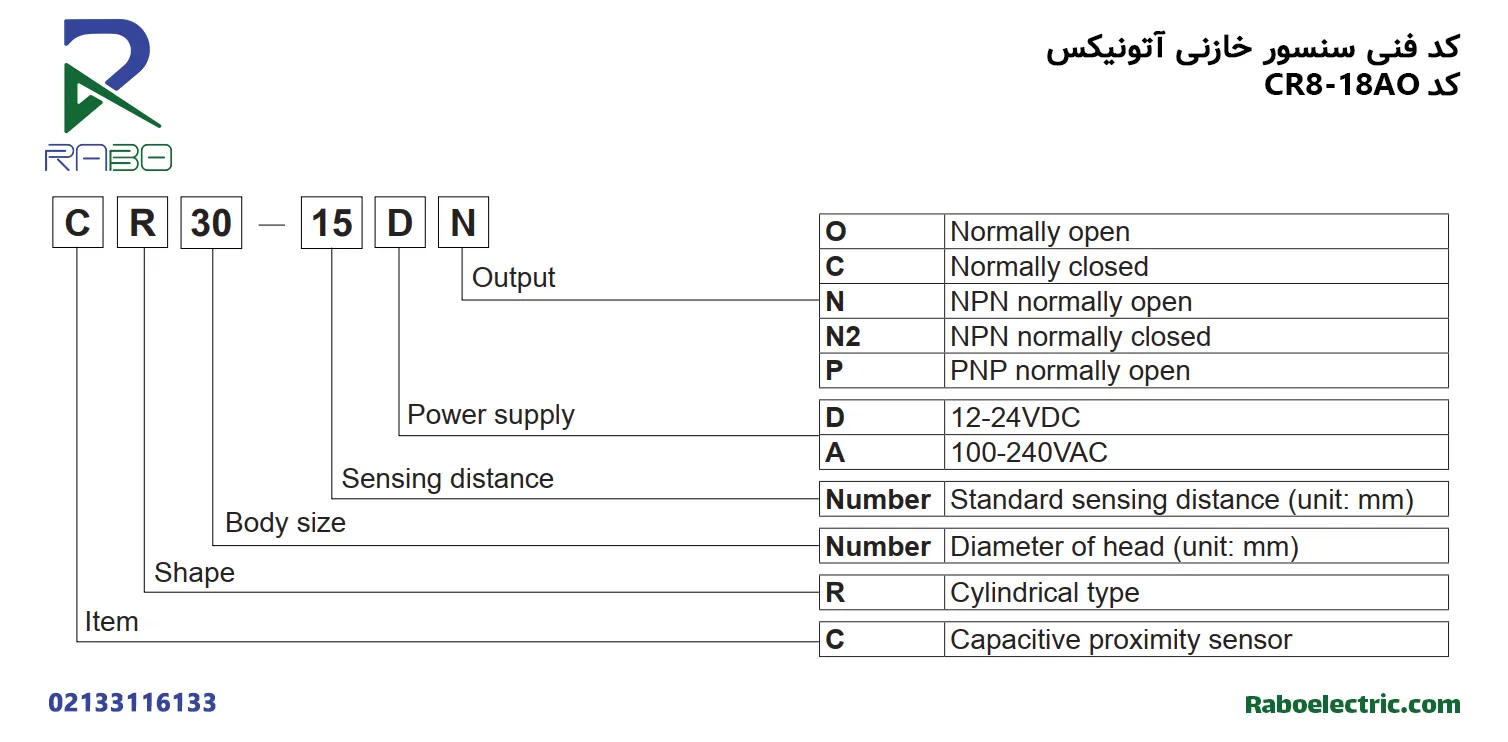

سنسورهای مجاورتی سیلندری کمپانی آتونیکس به صورت زیر کد گذاری میشوند:

 این سنسورها در ولتاژهای تغذیه AC و DC ساخته میشوند که نوع AC آن معمولا دو سیمه بوده و نوع DC در دو نوع دو سیمه و سه سیمه ساخته میشوند. نوع خروجی در مدل AC با صورت باز NO و بسته NC است. باز و یا بسته بودن به این صورت است که سنسور در زمانی که جسم را میبیند, خروجی را وصل (در نوع باز) و یا قطع (درنوع بسته) میکند.

خروجی ها در نوع DC متنوع تر بوده و ترانزیستور خروجی میتواند PNP و یا NPN باشد که این نوع ترانزیستور ها نیز میتواند در نوع باز NO و یا بسته NC باشند. اگر بخواهیم خیلی کوتاه مفهوم NPN و PNP را شرح دهیم میتوان به صورت زیر تشریح کرد.

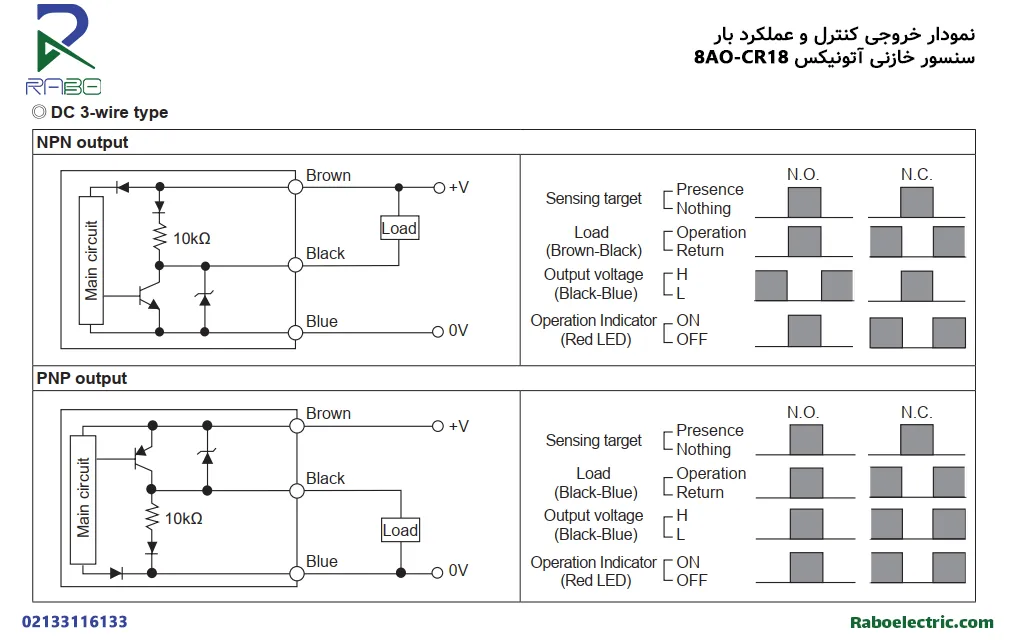

ولتاز خروجی در نوع PNP ولتاژ مثبت منبع تغذیه و در نوع NPN ولتاژ منفی منبع تغذیه خواهد بود. فرض کنید شما یک رله 24VDC دارید که میخواهید با یک سنسور مجاورتی سه سیمه آن را قطع و وصل نمایید. برای روشن شدن رله در سنسور نوع PNP باید A1 رله را به خروجی سنسور و A2 آن را به ولتاژ منفی منبع تغذیه وصل کرد (مطابق شکل اول)  و در نوع NPN پایه A2 رله را باید به خروجی سنسور و پایه A1 آن را به ولتاژ مثبت منبع تغذیه وصل کرد (مطابق شکل دوم)

   حال هر دو نوع خروجی PNP و NPN خود به دو مدل باز NO و بسته NC تقسیم میشوند.

پارامتر مهم دیگر این نوع سنسورها فاصله عملکرد و یا همون سنس سنسور است که به فاصله ای گفته میشود که سنسور میتواند جسم را از آن فاصله تشخیص دهد که عموما این فاصله به میلیمتر بیان میشود.

فرکانس پاسخ خروجی سنسور نیز در برخی از کاربرد ها میتواند با اهمیت باشد. به عنوان مثال اگر از یک سنسور مجاورتی برای شمردن دور یک موتور القایی استفاده شود (به عنوان تاکومتر).

تصویر زیر مشخصات سنسور های مجاورتی نوع DC سه سیمه را مشاهده میکنید:

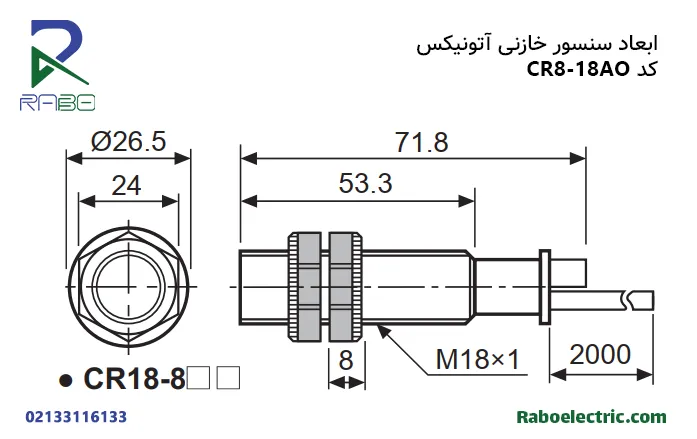

ابعاد دقیق این سنسور در تصویر زیر مشخص است:
